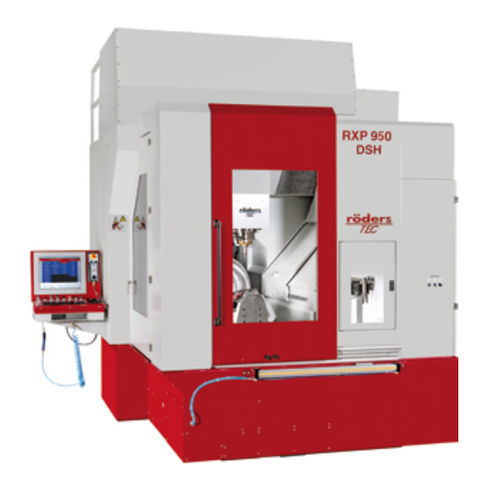

5軸マシニングセンタ RXP950DSH 縦型HSK-E5040ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E50
- ツールステーション数
- 40ツール, 86ツール
- その他の特徴
- ダイレクトドライブ, 高出力, 高精度
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
905 mm
(35.63 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
36,000 rpm
(226,195 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- 最大テーブル積載量
800 kg
(1,764 lb)- 総重量
15.5 t
(17.09 us ton)- 全長
3,250 mm
(128 in)- 全幅
3,350 mm
(131.9 in)- 全高
3,500 mm
(137.8 in)
詳細
回転軸にも非常に強力なダイレクトドライブを採用し、最高のダイナミクスを実現
ローダース社独自の形状補正による高い精度
RXU1001DSHと同じ強力な回転・旋回ユニット
高い剛性と質量イナーシャの最適なレイアウトによる高い効率性
C軸の2面支持による高い安定性と精度
最大7tの荷重に対応するカウンターベアリングを採用
全軸に高解像度光学式エンコーダを搭載
強力で磨耗のないダイレクトドライブ（全軸
長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能
機械部品の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角に配置
加工エリアのすぐ近くに窓があり、2方向から見ることができます。
様々なパレットシステム用のチャックをCテーブルに統合可能
Cテーブル
---
