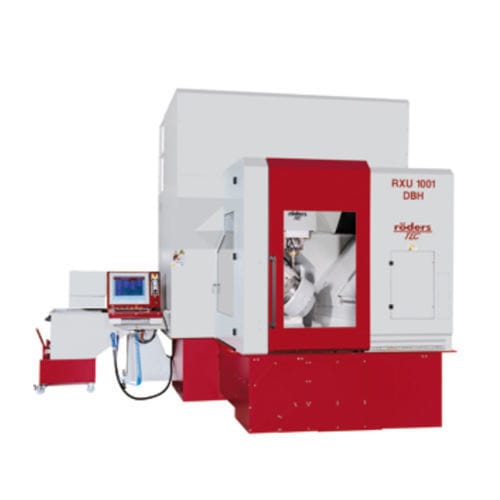

5軸マシニングセンタ RXU1001DBH縦型HSK-E5024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E50
- ツールステーション数
- 24ツールステーション, 40ツール
- 関連機能
- 製粉
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
855 mm
(33.66 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
36,000 rpm
(226,195 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- Z軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- 最大テーブル積載量
300 kg
(661 lb)- 総重量
21 t
(23.15 us ton)- 全長
5,300 mm
(208.7 in)- 全幅
3,500 mm
(137.8 in)- 全高
3,550 mm
(139.8 in)
詳細
BLINGSと同様のワークを1回のセットアップで2面から加工するための特別な機械設計
QUADROGUIDE®を搭載し、高い安定性とダイナミクスを実現
全軸ダイレクトドライブ
用途に応じて選べるミーリングスピンドル、最大101 Nm (S1)まで対応可能
BLINGホイールの特殊な形状とクランプにより、一度のセットアップでBLINGホイールの両面加工が可能
45°から-195°までの大きな旋回範囲
カウンターベアリングがないため、BLINGの翼の間のポケットを加工する際、非常に柔軟なアクセス性を実現
強化された旋回軸により、C軸の片側固定の安定性を向上。
ローダース独自の5軸ジオメトリー補正による機械ジオメトリーのキャリブレーションで、長時間の加工でも高い精度を実現。
全軸に高解像度光学式エンコーダを搭載
磨耗のない強力なダイレクトドライブを全軸に装備
機械部品の精密な温度制御
---
