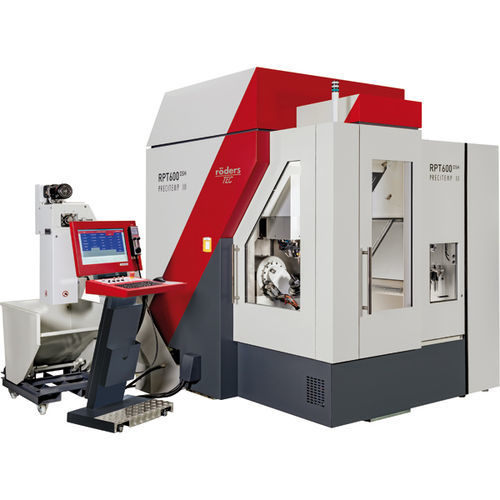

5軸マシニングセンタ RPT600DSH
縦型HSK-E4042ツール

5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
HSK-E40
ツールステーション数
42ツール
関連機能
製粉
応用
型用
その他の特徴
高精度, 静水圧
X軸移動距離

470 mm
(18.5 in)

Y軸移動距離

530 mm
(20.87 in)

Z軸移動距離

300 mm
(11.81 in)

回転速度

42,000 rpm
(263,894 rad.min-1)

出力

14 kW
(19.03 hp)

X軸の移動速度

最大: 60,000 mm/min
(39 in/s)

最少: 0 mm/min
(0 in/s)

Y軸の移動速度

最大: 60,000 mm/min
(39 in/s)

最少: 0 mm/min
(0 in/s)

Z軸の移動速度

最大: 60,000 mm/min
(39 in/s)

最少: 0 mm/min
(0 in/s)

最大テーブル積載量

60 kg
(132 lb)

総重量

8.5 t
(9.37 us ton)

全長

2,500 mm
(98.4 in)

全幅

2,200 mm
(86.6 in)

全高

2,720 mm
(107.1 in)

詳細

数年にわたる画期的な開発がRPTシリーズの基礎となっています。 最高の精度、より優れた表面、加工時間の短縮により、金型製造および生産アプリケーションの生産性が大幅に向上します。 PRECITEMP®-テクノロジーのレベルI、II、IIIにより、機械の周囲温度が安定しない場合でも最高の精度を実現します。 RXPシリーズのすべてのオプションが利用可能 ローラーガイドウェイは、静圧ガイドウェイに比べ、スムーズな走行が難しいという欠点があります。この点、有名なローラーガイドウェイメーカーとの提携により、飛躍的な進歩を遂げることができました。ガイドウェイの寸法にゆとりを持たせることで、長期間の耐久性を確保している。 ワークピースは、旋回軸と回転軸の中心に配置されます。その結果、5軸加工では、リニア軸の補正動作が大幅に減少します。加工時間が大幅に短縮され、ワークの精度が向上します。 RPTシリーズは、細部に至るまで耐久性とエネルギー効率を考慮して設計されています。 制御盤は通常、工作機械に組み込まれています。RPTシリーズでは、電気キャビネットが機械の横に独立して設置されているため、電子部品が加工による振動や機械の動きの影響を受けません。さらに、機械の重量が重く、機械の足と足の間隔が広いため、軸の動力が大きいにもかかわらず、応力が低く抑えられています。電力制御の冷却ユニットなど、エネルギー消費を大幅に削減するための数々の対策が講じられている。

---
