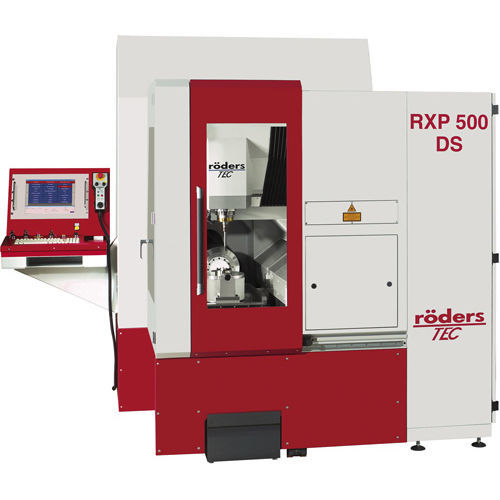

5軸マシニングセンタ RXP500DS縦型HSK-E4021ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 21ツール, 35ツール
- その他の特徴
- コンパクト, 高精度
- X軸移動距離
450 mm
(17.72 in)- Y軸移動距離
455 mm
(17.91 in)- Z軸移動距離
240 mm
(9.45 in)- 回転速度
2,000 rpm
(12,566 rad.min-1)- 出力
14 kW
(19.03 hp)- X軸の移動速度
最大: 42,000 mm/min
(28 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 42,000 mm/min
(28 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 42,000 mm/min
(28 in/s)最少: 0 mm/min
(0 in/s)- 総重量
6.5 t
(7.17 us ton)- 全長
2,350 mm
(92.5 in)- 全幅
2,710 mm
(106.7 in)- 全高
2,350 mm
(92.5 in)
詳細
小型・高動作・高精度の
5軸HSCマシン
カウンターベアリングと特殊なローダースジオメトリー補正機能付き
高い剛性と質量イナーシャの最適なレイアウトにより、非常に効率的な加工が可能
C軸の2面支持による高い安定性と精度
全軸に高解像度光学式エンコーダを搭載
磨耗のない強力なダイレクトドライブを全軸に搭載
長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能
機械要素の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角に配置
加工エリアのすぐ近くに窓があり、2方向から見ることができます。
異なるパレットシステム用のチャックをCテーブルに統合可能
---
カタログ
Floorplan RXP 500 DS
1 ページ
