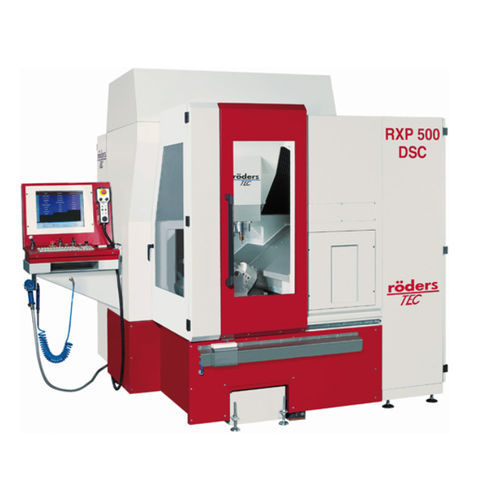

5軸マシニングセンタ RXP500DSC
縦型HSK-E4021ツール

5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
HSK-E40
ツールステーション数
21ツール, 35ツール
その他の特徴
高精度
X軸移動距離

450 mm
(17.72 in)

Y軸移動距離

455 mm
(17.91 in)

Z軸移動距離

240 mm
(9.45 in)

回転速度

42,000 rpm
(263,894 rad.min-1)

出力

14 kW
(19.03 hp)

X軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

Y軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

Z軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

最大テーブル積載量

30 kg
(66 lb)

総重量

6.5 t
(7.17 us ton)

全長

2,350 mm
(92.5 in)

全幅

2,710 mm
(106.7 in)

全高

2,350 mm
(92.5 in)

詳細

最適化された形状により、大きな旋回範囲を持つ作業での加工アクセスが向上します。 RXP500DSと比較してさらに慣性力を低減し、C軸のブレークを防止 ワークが旋回軸の中心に位置する。 → 直線軸によるわずかな補正動作のみ ローダース社独自の形状補正 高い剛性と質量イナーシャの最適なレイアウトにより、非常に効率的。 C軸の2面支持による高い安定性と精度 全軸に高解像度光学式エンコーダを搭載 磨耗のない強力なダイレクトドライブを全軸に搭載 長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能 機械要素の精密な温度制御 ダイナミックデカップリングのため、旋回方向はX軸と直角に配置 加工エリアのすぐ近くに窓があり、2方向から見ることができます。 異なるパレットシステム用のチャックをCテーブルに統合可能

---
