単動または複動
1種類のクランプサイズで使用可能
単動式または複動式
標準継手またはマニホールドに取り付け、時計回り、反時計回り、0°スイングから選択可能。
特注で45°と60°のスイングアングルも可能。

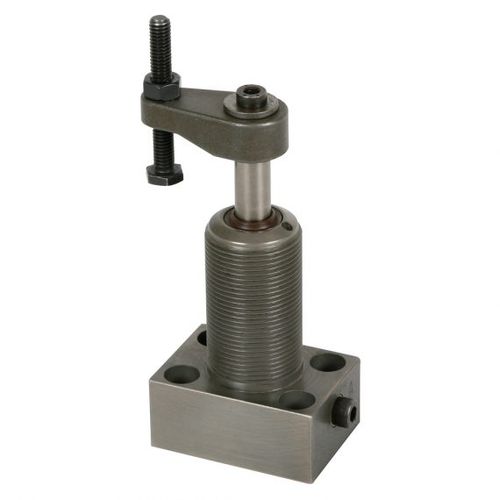

スイングクランプは、頑丈なヘリカルカム機構を利用してクランプアームをスイングさせ、制限のない荷重をかけます。このコンパクトスイングクランプは、非常に小型で経済的なクランプであり、多くの用途に適しています。クランプアームは360°どの位置からでも90°のスイングを開始できるように取り付けることができます。フランジベースタイプは、マニホールドへの取り付けなど、多くの配管オプションがあります。
クランプサイズは1種類、単動式(ここに示す)または複動式(下記の関連製品を参照)、標準継手またはマニホールド取り付け、時計回り、反時計回り、0°スイングから選択可能です。特注で45°と60°のスイングアングルも可能。標準アーム付き単動式クランプの5000psiでのクランプ力。450ポンド(1シリーズ)
設計上の注意
スイングクランプは小型のため、過負荷保護機能はありません。したがって、スイング動作はいかなる方法でも制限されることはありません。クランプがワークと接触する前にスイングストロークを完了し、クランプストロークを開始するようにコンタクトボルトを調節してください。安全のため、初期設定時の作動圧力は低くしてください。
表中の最大流量を超えないようにしてください。クランプの寿命を延ばすために、フィクスチャーに高流量電源が供給され、クランプが数個しかない場合は、簡単な流量制御バルブが必要な場合があります。クランプ時間は少なくとも1秒でなければなりません。
クランプアーム
---
