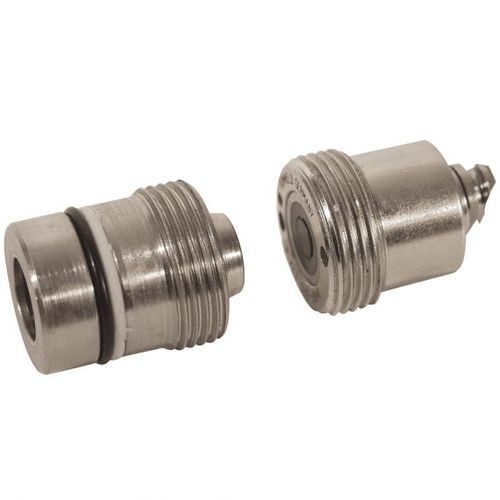

油圧式接続部品 F9.428

ねじ式輸送

ねじ込み式ボディタイプ、最大動作圧力500bar 油圧オイルまたは圧縮空気をマシンテーブルから油圧式クランプフィクスチャに供給します。 4種類の呼び径で流量に最適に対応 同じ呼び径のビルトインタイプとネジ式ボディタイプを組み合わせることが可能 アキシャルシールディスクは簡単に交換可能 追加ブッシングにより、カップリング機構用の位置決め穴の加工が容易 比較的大きな位置決め公差 パレット交換システムを備えたマシンセンターでは、カップリングエレメントがマシンテーブルから油圧クランプ治具に作動油または圧縮空気を送ります。カップリング機構とカップリングニップルには軸方向のシールがあり（カップリングの状況を参照）、非常に短いカップリングストロークを持っています。カップリング機構の前面は滑らかで、切り屑が発生しても簡単に清掃できます。凹型のシールディスクは、損傷した場合、組立工具で簡単に交換することができます。内蔵型は中間プレートで固定され、特にマルチカップリングに適しています。
