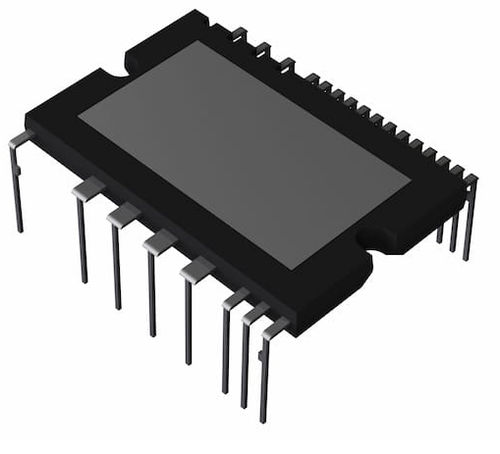

IGBT用スマートパワーモジュール BM64375S-VA

IGBT搭載インテリジェントパワーモジュール(IPM) ゲートドライバ、ブートストラップダイオード、IGBT、回生用ファストリカバリダイオードを1パッケージに搭載したインテリジェントパワーモジュール(IPM)です。 DC入力、3相AC出力IGBTインバータ 下側IGBTオープンエミッタ ブートストラップダイオード内蔵 上側IGBTゲートドライバ(HVIC)： SOI(Silicon On Insulator)プロセス採用、 駆動回路、高圧レベルシフト回路、 ブートストラップダイオード電流制限回路、 制御電源電圧低下時誤動作防止回路(UVLO) 下側IGBTゲートドライバ(LVIC)： 駆動回路、短絡電流保護回路(SCP)、 制御電源電圧低下時誤動作防止回路(UVLO)、 熱遮断回路(TSD)、 アナログ温度出力回路(VOT) エラー出力(LVIC) 下側IGBT用SCP、UVLO、TSD動作時エラー出力 入力インタフェース3.3V, 5V系対応 UL認証済み：UL1557 File E468261
