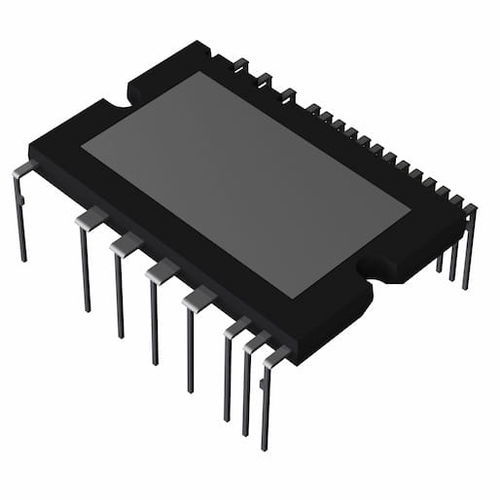

IGBT用スマートパワーモジュール BM64378S-VA

ゲートドライバ、ブートストラップダイオード、IGBT、回生用ファストリカバリダイオードを1パッケージに搭載したインテリジェントパワーモジュール(IPM)です。 特長: •DC入力、3相AC出力IGBTインバータ •下側IGBTオーブンエミッタ •ブートス卜ラップダイオード内蔵 •上側IGBTゲートドライバ(HVIC)： SOI (Silicon On Insulator)プロセス採用、 駆動回路、高圧レベルシフト回路、 ブートス卜ラップダイオード電流制限回路、 制御電源電圧低下時誤動作防止回路(UVLO) •下側IGBTゲートドライバ(l_VIC)： 駆動回路、短絡電流保護回路(SCP)、 制御電源電圧低下時誤動作防止回路(UVLO)、 熱遮断回路(TSD)、 アナログ温度出力回路(VOT) •エラー出力(|_VIC) 下側IGBT用SCP、UVLO、TSD動作時エラー出力 •入力インタフ:c —ス3.3V, 5V系対応
