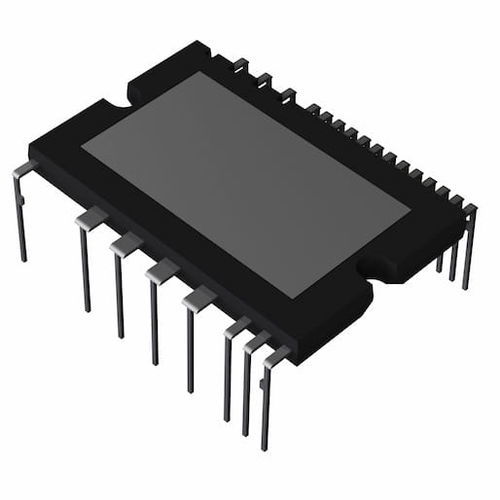

IGBT用スマートパワーモジュール BM63373S-VA

ゲートドライバ、ブートストラップダイオード、IGBT、回生用ファストリカバリダイオードを1パッケージに搭載したインテリジェントパワーモジュール(IPM)です。 特長: •DC入力、3相AC出力IGBTインバータ •下側IGBTオープンエミッタ •ブー卜ストラップダイオード内蔵 •上側IGBTゲー卜ドライバ(HVIC) ： SOKSilicon On丨nsulator)プロセス採 用、駆動回路、高圧レベルシフト回路、ブー卜ストラップダイオード電流 制限回路、制御電源電圧低下時誤動作防止回路(UVLO) •下側IGBTゲー卜ドライバ(LVIC)：駆動回路、短絡電流保護回路(SCP)、 制御電源電圧低下時誤動作防止回路(UVLO)、熱遮断回路(TSD)、アナログ 温度出力回路(VOT) •エラー出力(|_VIC):下側IGBT用SCP、UVLO、TSD動作時エラ一出力 •入力インタフ:!:一ス3.3Vf 5V系対応 • - UL 認証済み：UL1557 File E468261
