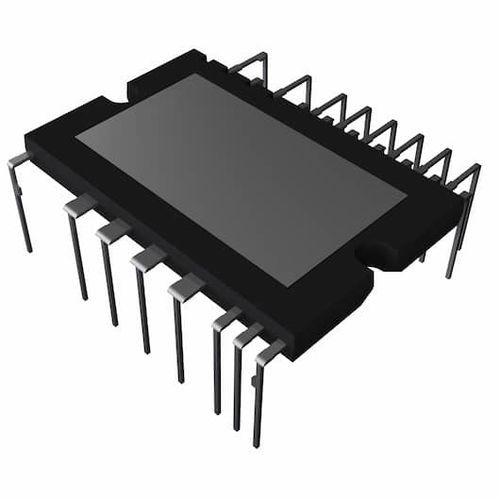

IGBT用スマートパワーモジュール BM63767S-VC

ゲートドライバ、ブートストラップダイオード、IGBT、回生用ファストリカバリダイオードを1 パッケージに搭載したインテリジェントパワーモジュール(IPM)です。 特長: •DC入力、3相AC出力IGBTインバータ •下側IGBTオーブンエミッタ •ブー卜ストラップダイオード内蔵 •上側IGBTゲー卜ドライバ(HVIC) ： SOKSilicon On丨nsulator)プロセス採 用、駆動回路、高圧レベルシフト回路、ブー卜ストラップダイオード電流 制限回路、制御電源電圧低下時誤動作防止回路(UVLO) •下側IGBTゲー卜ドライバ(LVIC)：駆動回路、短絡電流保護回路(SCP)、制 御電源電圧低下時誤動作防止回路(UVLO)、熱遮断回路(TSD) •エラー出力(|_VIC)下側IGBT用SCP、TSD、UVLO動作時エラ一出力 •入力インタフ:c —ス3.3V,5V系対応
