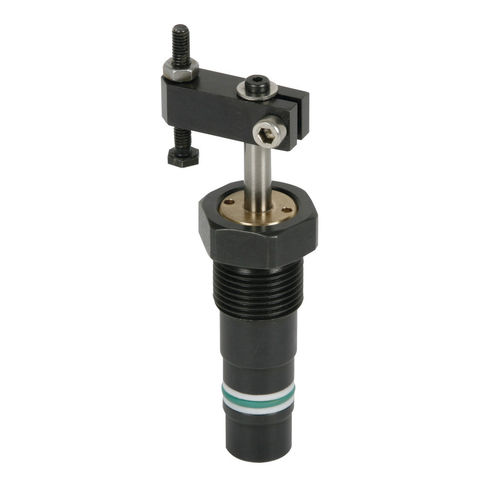

油圧式締め具 B1.848

スイング複動式単動式

頑丈なスイング機構を備えたミニスイングクランプ 利点 ● 最小寸法 ● 複動機能 ● 頑丈なスイング機構 ● 穴あけ溝を通したオイル供給 ● チューブ接続ねじの内蔵可能 ● 付属品フランジによるカートリッジタイプとしての取り付け ● シンプル クランプアームの固定 ● 変形を最小限に抑えるクランプアーム ● 固定具の負荷とアンロードを妨げない ● 取り付け位置：可変 ● 標準 FKMシール ● メンテナンスフリー 油圧スイングクランプは、ワークピースのクランプに使用されます。 締め付け領域にストラップとクランプ部品が含まれないようにして、ワークの積み下ろしと積み下ろしを制限しないようにします。 ミニスイングクランプは、締付け力が少ない薄肉ワークの加工に特に適しています。 ミニスイングクランプは、より少ないスペースを必要とするため、空気圧クランプ要素の興味深い代替品です。 ねじボディタイプ 最大作動圧力 150バール クランプ力: 0.6 kN ロッド直径: 6 mm ピストン直径: 10 mm クランプストローク: 最大 6 mm 流量: 6 cm ³/s
