品質試験機器 4605

安定性コンクリート用表面用

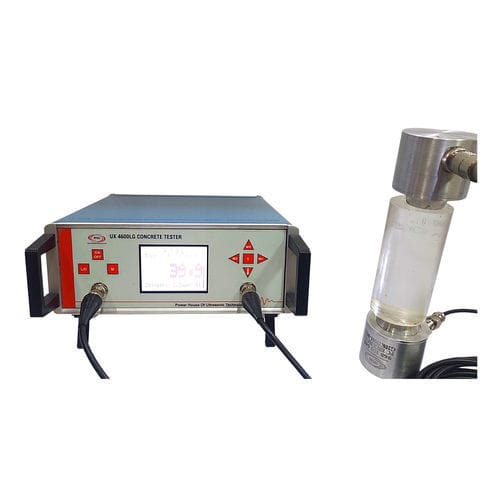

超音波コンクリート試験機または超音波パルス速度試験機（UPV）は、現場またはプレキャストコンクリートの強度を評価するための完全なポータブル機器であり、コンクリートに超音波を通過させることにより、コンクリートの品質やコンクリート内の欠陥をチェックするために使用されます。 被検査コンクリートの片面に接触させた電気音響変換器によって、縦振動のパルスが発生します。コンクリート内の既知の経路長を通過した後、振動パルスは第2のトランスデューサによって電気信号に変換され、電子タイミング回路によってパルスの通過時間が測定される。 これらは現場の状況を考慮して設計されており、操作は非常に簡単です。精度と安定性は他の追随を許しません。超音波パルス速度試験機（UPV）は、低周波パルスを発生させ、材料中を飛行する時間を測定します。その時間は画面に表示されます。飛行時間と材料中の音速は、コンクリートの機械的強度を推定するために相関関係があります。 英国規格BS -4408 (Part V - 1974)、BS-1181、ASTM C597に準拠しています。 超音波コンクリート試験機または超音波パルス速度試験機（UPV）の大半は、周波数50～100 kHzのトランスデューサを必要とします。しかし、小さな試験片を試験し、より良いタイミング精度を達成するためには、より高い周波数が好まれます。広範囲のトランスデューサーは超音波コンクリートテスターか超音波脈拍の速度テスター(UPV)と提供される。 振動子の高い品質は最大限に活用され、測定の精度は100ナノ秒までの全範囲にわたって向上しています。
