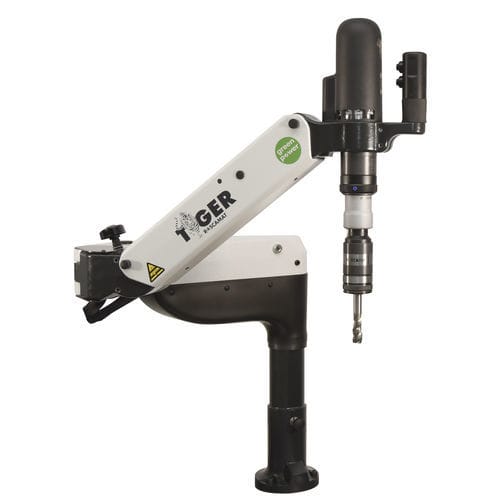

機械本体は、ラジアルアームと空気ばねでバランスをとったティルティングアームとのジョイントで構成されている。ヘッド部材と電動モーターはティルティングアームの先端にあり、作業領域に対して常に直角に動くように調整されています。
ベース(1)を介して、3本のM8(120°)ネジでテーブルや作業台に固定することができます。このような取り付けは、簡単なクランプでも可能です。
回転数は "電子ボックス・ケーシング "内にあるバリエーター・ボードによって調節される。回転モーター速度、オプションの自動注油と深さ調節は、「ラジアルアーム」の上にあるボタンで調節できます。回転速度は、あらゆるねじのタイプに対応します。
単相(220Vまたは110V)高周波モーターを装備し、7つのクイックチェンジモジュール(減速機)で構成されるモジュラーシステムを適応させることができます。この結果、出力速度が利用可能になり、タップ速度をあらゆるタイプのねじに適合させることができます。
リフター
異なる高さでの作業に対応するため、作業エリアを130mm広げることができます。
高周波エンジン。パワー0.55Kw。単相(220Vまたは110V)。エンジンに供給される電圧:200-240V。50/50Hz.最低回転数 90rpm- 最高回転数 2100rpm
ROSCAMAT TIGER -VH- (Vertical & Horizontal, 4×90º) には、モーターを4つの90°ポジションに配置し、水平・垂直方向にタップできる、扱いやすい多関節ヘッドアセンブリが含まれています。
作業エリア
ロスカマットタイガー 半径: 1020 mm / 高さ: 535 (660) mm
ロスカマットタイガーVH 半径:1160 mm / 高さ:535 (660) mm
---
