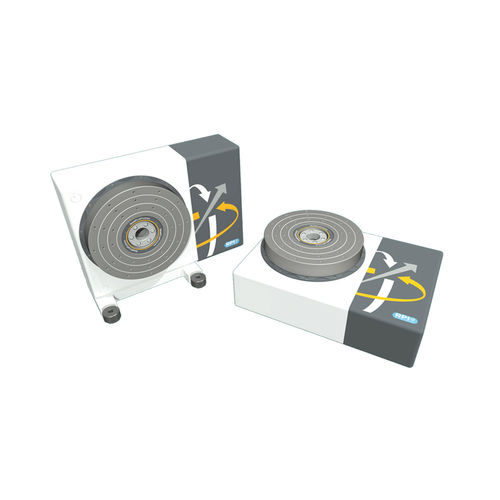

モーター駆動円テーブル QuadDualPurpose横型縦型高精度
お気に入りに追加する
商品比較に追加する
特徴
- 操作
- モーター駆動
- 構成
- 横型, 縦型
- その他の特徴
- 高精度, 大型サイズ, 空圧式
- 直径
250 mm, 300 mm, 400 mm
(10 in, 12 in, 16 in)
詳細
高精度 CO-ORDINATE測定機用のクワッドデュアル目的追加回転軸. すべての象限製品は、ISO 10360 パーツ 3 に準拠しています。
CMMの柔軟性、生産性、効率性を高めるために特別に開発された精密回転軸。 エンジンの@@
前面から大型エアロエンジンブレードなど、検査のために部品を水平および垂直に取り付けられるオプションを備えた汎用性の高いシステム。
測定容量：
-水平または垂直アプリケーション
-サイズØ250mm、Ø300mm、およびØ400mm
-全体の高さ225mm（垂直軸）
-中心線の高さ240mm（水平軸）
-最大1,000kgsの
負荷容量-500Nmまでの負荷モーメント
-強力な空気圧クランプ（オプション）
-角度精度 2 アーク秒
-角度再現性 0.5 アーク秒
---
