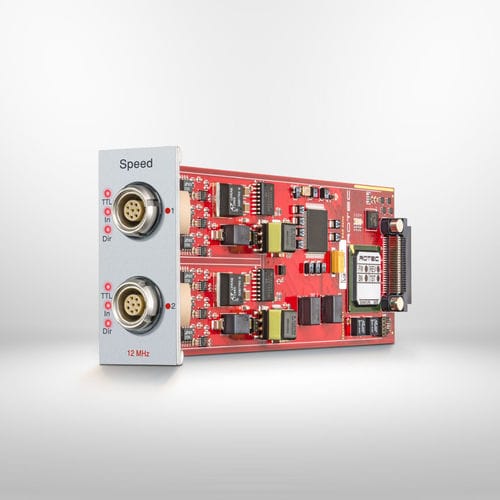

速度測定用回路基板

RASdeltaスピードボードを使用すると、トランスミッション、制御、補助ドライブのすべてのテストのために、正確でマルチチャンネルのデジタル速度測定データを記録することができます。これはねじり振動解析の基礎となります。データは、磁気、角度等距離走査、インクリメンタルエンコーダ、またはレーザーを介して取得されます。 入力チャンネル 2、電気的に隔離された 決議 １２，３ＧＨｚ コネクタ 8ピンレモ 最大（出力）パルス周波数 ２０ＭＨｚ 過電圧保護 +/- 80 ボルト 測定モード 速度、周波数、デューティサイクルまたはオン/オフ比 その他 - 内部パルス分周器（オプション／必須、> 2 MHzの場合 - 0.3～4.5 ボルトの可変トリガレベル - 落下、上昇または両エッジのトリガー - 外部電子機器への電源供給外部電子機器用電源: + 5 ボルトおよび + 12 ボルト - チャンネルごとに5ワット - 保護された短絡
