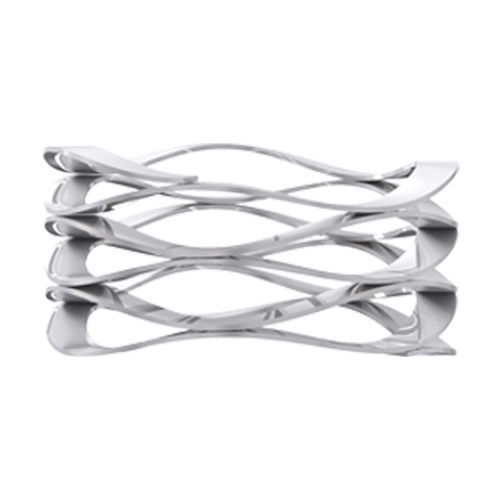

圧縮スプリング MWR-12 A

フラットワイヤー波状スチール製

ハウジング径 Dh mm 12.000 mm シャフト直径クリアランス Ds 8.500 mm セクションS 1.100 mm 厚さ T 0.300 mm 自由高さ Fh 4.340 mm 波数 2.500 ターン数 3.000 ワーク高さ WH 1.980 mm スプリングレート（参考） 25.400 N/mm 材質 炭素鋼（SAE 1060-1090） 特殊材料グレード ステンレス鋼AISI 302 ステンレス鋼AISI 316 ステンレス鋼（17-7 PH/C） 仕上げ ***メッキリングの場合、記載されている最大厚さに0.002インチ（0.05mm）を追加してください。 OIL - オイルオーバースチール、炭素鋼 SPP - 不動態化処理、ステンレス鋼 蒸気脱脂＆超音波（ステンレス仕上げ）、ステンレス鋼 ETM - 振動バリ取り、ステンレス鋼 説明 マルチターン、メートル。シングル・ターン・スプリングと比較して、より大きな旅行で低から中程度の力のアプリケーションに使用されます。ヘリカル圧縮スプリングと同じ力を発生しながら、ほぼ半分のスペースを利用します。
