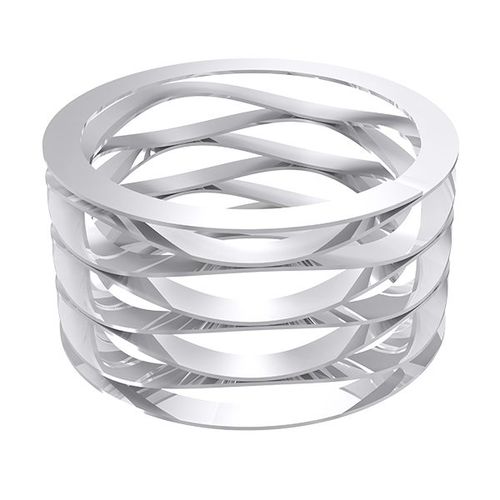

圧縮スプリング WSR-50 A

フラットワイヤー波状スチール製

ハウジング直径Dh Decでパイロット＆作動 0.500インチ ハウジング直径Dh mmでパイロットおよび動作 12.700 mm シャフト直径クリアランス Ds 0.312 インチ セクションS 0.060 インチ 厚さ T 0.012 インチ 自由高さ Fh 0.180インチ 波の数 2.500 ターン数 3.000 ワークハイト WH 0.075 インチ スプリングレート（参考） 143.000 ポンド/インチ 材質 炭素鋼（SAE 1060-1090） 特殊材料グレード ステンレス鋼AISI 302 ステンレス鋼AISI 316 ステンレス鋼（17-7 PH/C） 仕上げ ***メッキリングの場合、記載されている最大厚さに0.002インチ（0.05mm）を追加してください。 OIL - オイルオーバースチール、炭素鋼 SPP - 不動態化処理、ステンレス鋼 蒸気脱脂＆超音波（ステンレス仕上げ）、ステンレス鋼 ETM - 振動バリ取り、ステンレス鋼 説明 マルチターン、インチ。シングル・ターン・スプリングに比べ、移動が大きく、低から中程度の力のアプリケーションに使用される。ヘリカル圧縮スプリングの半分のスペースで、同じ力を発生する。
