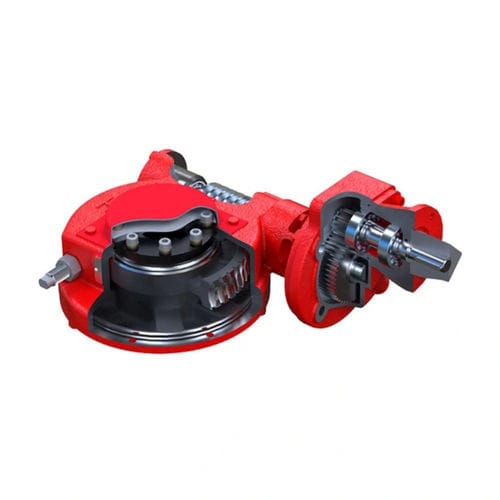

手動バルブアクチュエータ IW-AWWA C504, C517

1/4回転タイプウォームギアバタフライバルブ用

IW AWWA C504 ウォーム減速機は、AWWA C504準拠のバタフライ弁やC517準拠のプラグ弁を手動駆動する場合に適しています。 当シリーズは、AWWA C504及びC517の仕様を満たす、あるいはそれを上回るように設計され、様々な動作試験を行っています。 また、機械材料は、高品質かつ信頼性の高い素材を使用しています。 当シリーズは、ギアの設計により、独自のセルフロック機構を内蔵しています。 トルク：最大164,000 Nm (120,960 lbf.ft) ギア比は、48:1～2374:1 90％オイル充填で長寿命かつ完全密封 自己潤滑式ドライブスリーブ 標準温度：-40℃～+120 °C (-40～250 ºF) 最大定格出力トルク：1,450,000 in-lbs 最大ステム許容径：12インチ（ANSI B17.1の角キーで穿孔） 据付けまたは埋込 IP68 オプション ステムエクステンション ロックキット NAMUR及びWestlock準拠の開度表示計取付キット 2インチのスクエアナット 450 lbf.ftの負荷対応 マイターボックス：取り付け穴径FA10にはIB2減速機を、F14にはIB4減速機を取り付け。
