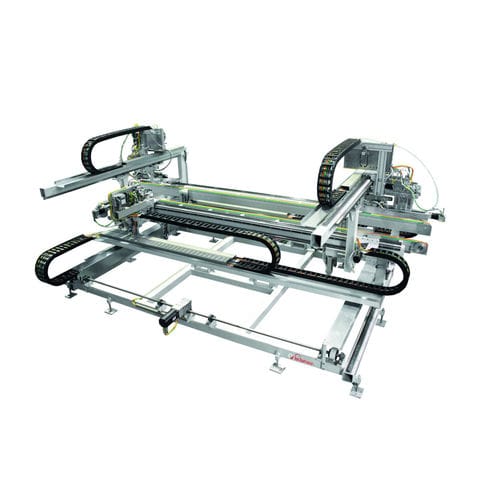

電動式ねじ部材 FB-SA 400/P4

ネジアッセンブリー

- シザー開閉装置のないサッシ継手部品のねじ込み用 - 4本のサッシ脚のシザークロージング装置 - ねじ込みユニットのポータル構造 - 2本の平ベルトコンベアによる自動位置決めと搬送装置 - フラットベルトコンベア - 4個または6個のねじ送りユニットがNC軸を介してモーター駆動 - 1種類のスクリューの自動送り - 調整可能なリアルタイムトルクコントロール - PC制御（通常、サッシ組立テーブル46.52K202に搭載）、 - ねじ切り工程のデータ受信を含む - サッシとマリオンのプロファイル用に最大20のプログラムを含む - コーナーヒンジのネジ締めは長手方向のみ - ネジサイズ3.5～4mm、長さ最大38mm。38 mm 技術データ 出力 (kW) ：17 電圧 (V) ：400 / 50 Hz (3~/N/PE) 使用圧力 (bar) ：6 空気消費量 (l/min) ：600 作業可能プロファイル幅 (mm) ：60 - 130 加工可能プロファイル高さ (mm) ：60 - 125 インナーサッシュ幅 (mm) : 220 - 1.600 mm インナーサッシ高さ (mm) : 220 - 2.650 mm 最大外形 (mm) ： 1.700 x 2.800 プロファイルサポート側：内面下 最大フレーム、サッシサイズ L x H (mm) ： 4.000 x 3.000 (エレメント厚さ最大125) 最小窓サイズ 長さ x 幅 (mm) ：320 x 320 機械寸法 L x D x H (mm) ： 5.200 x 4.200 x 2.000
