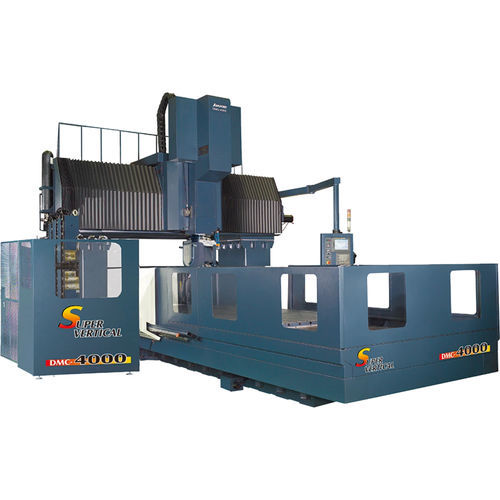

4軸マシニングセンタ DMC SERIES
縦型コラム型BT 50

4軸マシニングセンタ - DMC SERIES - Roundtop Machinery Industries - 縦型 / コラム型 / BT 50
4軸マシニングセンタ - DMC SERIES - Roundtop Machinery Industries - 縦型 / コラム型 / BT 50
4軸マシニングセンタ - DMC SERIES - Roundtop Machinery Industries - 縦型 / コラム型 / BT 50 - 画像 - 2
4軸マシニングセンタ - DMC SERIES - Roundtop Machinery Industries - 縦型 / コラム型 / BT 50 - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

軸の数
4軸
主軸の方向
縦型
タイプ
コラム型
スピンドル
BT 50, CAT50
ツールステーション数
16ツール, 120ツール, 80ツール, 40ツール
関連機能
製粉
応用
重加工用
その他の特徴
高性能, 高剛性
X軸移動距離

4,000 mm, 6,000 mm
(157.48 in, 236.22 in)

Y軸移動距離

2,800 mm, 3,600 mm
(110.24 in, 141.73 in)

Z軸移動距離

800 mm, 1,066 mm
(31.5 in, 41.97 in)

回転速度

最大: 20,000 rpm
(125,664 rad.min-1)

最少: 10 rpm
(63 rad.min-1)

最大テーブル積載量

3,000 kg, 20,000 kg
(6,614 lb, 44,092 lb)

最大ツール重量

20 kg
(44.1 lb)

総重量

最大: 68,000 kg
(149,914.34 lb)

最少: 59,200 kg
(130,513.66 lb)

全長

10,900 mm, 11,200 mm
(429.1 in, 440.9 in)

全幅

5,680 mm, 6,000 mm, 6,500 mm, 7,400 mm
(223.6 in, 236.2 in, 255.9 in, 291.3 in)

全高

4,265 mm, 4,531 mm, 4,550 mm, 4,850 mm, 6,500 mm
(167.9 in, 178.4 in, 179.1 in, 190.9 in, 255.9 in)

詳細

カスタマイズ。生まれながらの剛性。多彩に生まれる。 -高剛性・高信頼性・高性能の重切削加工機。 -機械本体だけでなく、シンプルな90°ミーリングヘッドから同時5軸加工用のエレクトロ2軸連続ヘッドまで、JOHNFORDはあらゆるタイプのミーリングヘッドを設計・製造しています。 -X軸900 mmの最小の機械から6000 mmまたは8000 mmの最大の機械まで、JOHNFORDはお客様のニーズに合わせて製作します。 -本機のW軸は、大型のDMCシリーズにも対応しています。

---

カタログ

この商品のカタログはありません。

Roundtop Machinery Industriesの全カタログを見る
