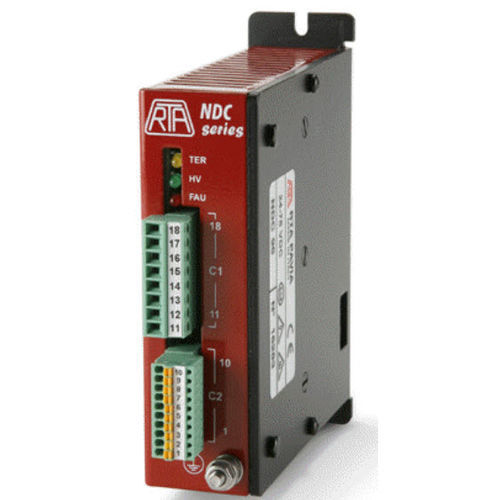

ステッピングエンジンコマンド NDC 94

直流

ミニステップバイポーラチョッパドライブシリーズは、4、6、8端子の 中電力二相ステッピングモータの駆動に適しています。 コンパクトで使いやすく、費用対効果の高いソリューションです。本システムは金属製の電気キャビネット内に簡単に取り付けられるよう設計されています。 特別な構成を必要とせず、優れた動的性能、高信頼性、低騒音、機械的振動の低減を必要とする中・中低電力用途に適しています。 最大4.000ステップ/revのマイクロステッピング機能。 低・中速回転時の音響ノイズと機械振動を低減する電子ダンピング機能。 ロジック信号と電源接続用に分離されたコネクタ。 光絶縁された差動入出力信号により、一般的な制御システムとのインターフェイスが容易。 バージョン:110 x 108 x 34 mmの金属ボックスに収納され、プラグインコネクタを装備しています。 動作電圧範囲：動作電圧範囲：DC24～75V 電流範囲：0.6～2A。電流範囲：0.6～2A ► ディップスイッチにより最大8つの値を設定可能。 マイクロステッピング：400、500、800、1.000、1.600、2.000、3.200、4.000ステップ/回転。ディップスイッチによる設定。 モーター停止時の自動電流低減。 保護機能： -低電圧、過電圧に対する保護。 -モーター出力の短絡に対する保護。 -温度センサーによる過熱保護。 差動制御信号に対応した光絶縁入力。 外部ロジック信号によるモーター電流のオフが可能。 MOSFET最終段出力による高効率チョッパー。
