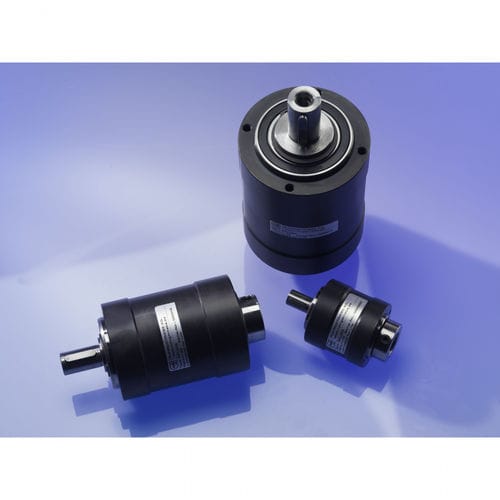

同軸歯車減速機 RPL070中実軸20 - 50 Nmコンパクト
お気に入りに追加する
商品比較に追加する
特徴
- 軸方向
- 同軸
- 軸構成
- 中実軸
- トルク
- 20 - 50 Nm
- 構造の特徴
- コンパクト
- 段数
- 一段, 2段
- 性能
- 精密, 高効率, 低反発, ハイトルク, メンテナンスフリー, 高硬度
- 応用
- サーボ モーター用, 業務用, 電動モーター用, DCエンジン用, 非同期式エンジン用
- その他の特徴
- 堅牢
- 回転速度
最少: 3,700 rpm
(23,247.79 rad.min-1)最大: 6,000 rpm
(37,699.11 rad.min-1)- -Not Tr-
最少: 3 unit
最大: 100 unit
詳細
遊星歯車 RPL070
RPLシリーズの非常に堅牢な設計は、高いねじり剛性を可能にします。
遊星歯車は、ラジアル荷重やアキシャル荷重が高い場合でも理想的に使用できます。
第1遊星段のi=10の比により、2段バージョンはi=100までの変速が可能です。
ギアハウジング Ø (mm)：70
公称出力トルク（Nm）23-24
加速トルク（Nm）46-48
非常停止トルク（Nm）：69-72
比率
1-st：3, 5, 7, 10
2段：15、25、30、35、50、70、100
円周方向バックラッシ（arcmin）：
1-st：<=8
2-st：<=12
ねじり剛性 [Nm/arcmin]: 2,80-3,30
詳細については、製品詳細ページをご覧ください。
---
