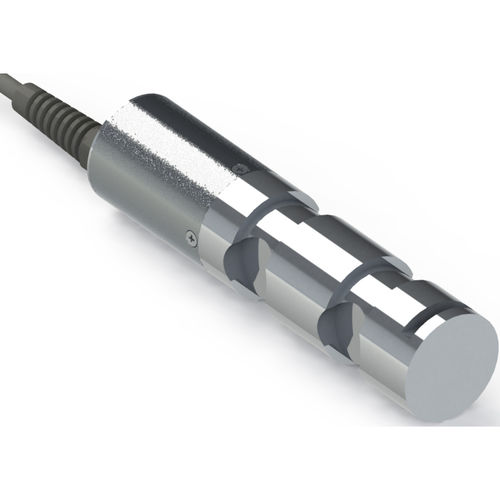

牽引/圧縮ロードセル MD5005S

ビーム型歪みゲージデジタル

ピンロードセルは、ロードセルの両端（Eエリア）と比較して、変換器の中央部分（Gエリア）で加重を計測するために使用されます。 ロードセル本体は、中央部分にランニングギアを取り付けることができるように、円筒形の表面を整流することで実現されています。これにより、変換器が両端に結合され、測定軸が測定すべき力の軸上に正しく配置されることが保証されます。 これらのロードセルは、安全が基本である厳しい産業用途や環境用に設計されています。安全係数はモデルによって異なり、静的またはほぼ静的な荷重に対して、機械的な過負荷に対して200%に達することがあります。 変換器はFEA解析によって設計されており、最適な動作形状を実現します。ロードセルの本体は、お客様のニーズと用途に応じて、高抵抗鋼または17-4 PHステンレス鋼で実現できます。 変換器には様々なバージョンがあります： S（標準）バージョン：標準生産 L（長尺）バージョン：お客様のご要望に応じます。 MD変換器の標準的な感度は1mV/Vで、電子回路を内蔵し、アナログまたはデジタル出力が可能です。
