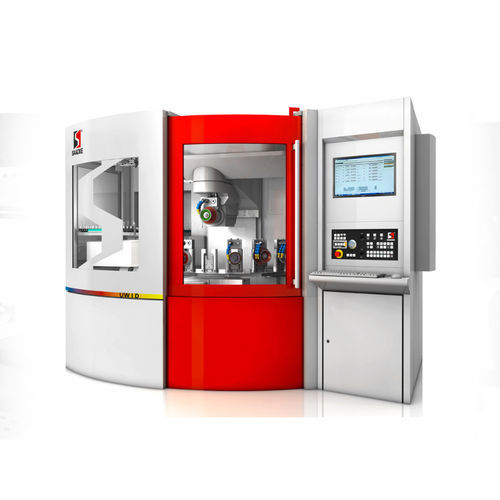

工具研削機 UW IDCNC自動単軸
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 工具
- 制御タイプ
- CNC, 自動
- 軸数
- 単軸
- ピンの速度
2,000 rpm, 12,000 rpm, 20,000 rpm
(12,566 rad.min-1, 75,398 rad.min-1, 125,664 rad.min-1)- 出力
16 kW, 26 kW, 36 kW
(21.75 hp, 35.35 hp, 48.95 hp)- X軸移動距離
625 mm
(24.61 in)- Y軸移動距離
305 mm
(12.01 in)
詳細
自動化、柔軟性、精密さを取り入れる
異なる工具材料や工具の種類を組み合わせ、完全自動化の下で管理することができます。
自動化プロセスにより、工具のランダム生産と再研磨を一括して行うことができます。
工具は、取り外し可能なパレットまたはチェーンローダーに収納される
砥石パッケージは、自動砥石交換装置を使用する場合、長さ 150 mm (HSK 50 面に接する部分で測定) および直径 150 mm まで可能です。
直径150 mmまでのHSK50砥石パッケージが自動交換可能
完全研削のための工具データ
最大直径250 mm
完全研削時の最大刃長（ワークヘッド前面で測定） 430 mm
技術的なハイライト
グラインディングヘッド旋回部での砥石加工
ダイレクトドライブによるワークヘッドA軸 600 rpm (オプションで1,000 rpm)
最大6個（オプションで12個）の砥石パッケージが砥石交換装置で管理される
砥石パッケージと冷却ノズルを同時に自動交換
プログラム可能なランダムツールローディングシステム（オプション）
最大容量/パレット143本
チェーンローダー最大積載本数320本
---
