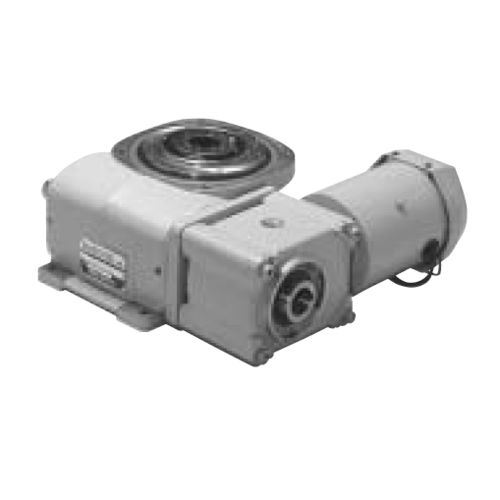

回転式インデクサー AD series

球体状カム機械用

入力 • 大きなシャフト径と長いカムの長さは、位置決め精度を維持するために重い荷重時のたわみを排除 • 大きなシャフトベアリングは高速をサポートし、大きな直径はより多くのトルク容量で回転を少なくします • カムはベアリング/ハウジング間でシムされ、エンドプレイをなくし、メンテナンス 精度 • 硬化カム材料は、長寿命の位置決め精度のために摩耗や表面剥離を低減します出力 • 標準ユニット平均 ± 9アーク秒の位置決め精度、高精度ユニットが利用可能 • 業界最大のカム直径、ツーリング衝突生存のための高トルク容量（約 30% 大きい）• 固定式 スルーボアは、供給ラインまたはワイヤルーティングを提供し、ベアリング取り付けのための公差を含む • 検査ツーリング、部品ハンドラ、またはインデックス付けダイヤルプレート上のライザーを取り付けるための固定フランジ • オフセットベアリングは、アンバランスの取れた積載用に大きな曲げモーメント容量をサポートハウジング • メンテナンスフリー & 高速用途のためのオイルバスでシール • 鋳鉄ハウジングは、精度を維持するために内部コンポーネントの同じ速度で熱膨張します • ハウジング ＆ モータ駆動は、任意の角度でマウントします • メンテナンスフリー • 8ハウジングサイズオプション、広い範囲のサイズのモータードライブ • ギヤードモータードライブは通常、インデクサの高さ内にあり、取り付けプレートのバーンアウトやパラレルはありません • 標準 230 & 460ボルトのデュアル巻線モータは汎用性があります • 各ハウジングサイズごとに2つのモーター出力オプション、広い範囲のサイズで特大サイズのための余分なコストはありません
