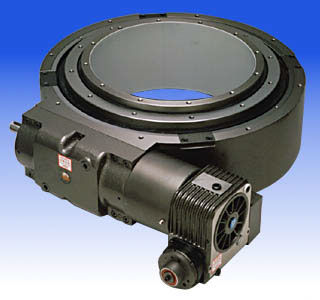

回転式インデックスリング Do series

カムステッピング モーター用

SankyOのDoシリーズリングインデクサーは、大きな固定センターボアを備えた鋳鉄製ハウジングを特徴としています。 センターリングとアウターリングは、インデックスダイヤルの上または下の固定ダイヤルをサポートできます。 内輪と外輪の両方が同じハウジングであるため、剛性が維持されます。 薄いハウジングは小さなフットプリントを作り、回転組立機の基礎として設計されています。 その他の周辺機器を備えたロボットは、この汎用性の高いユニットに簡単に取り付けられます。 三共製ニードルベアリング型カムフォロワーを回転させるグローボイダルカムです。 カムフォロワー径を最適化することで、本質的にトルク伝達が最大化され、表面接触が増加して回転が少なくなるため寿命が延びます。 インデックスのインクリメンタルストップの範囲は 16 ～ 60 で、2250 ～ 7200 mm（7.3 ～ 23.5 フィート）の大口径ダイヤルをサポートします。 これにより、各サブアセンブリ間の検査ステーションに十分なスペースが確保されます。 複数のインデックス期間は、ドウェル期間中に20 ～ 30アーク秒以内の位置にインデックスリングがロックされ、連続またはオンデマンドのデューティサイクルを提供します。 これらの汎用性の高いユニットは、両方向に索引付けまたは振動します。 Ro シリーズは、サーボ駆動モーターを使用して連続リードカムでパターン化されていないモーションを実行するか、16 未満の増分停止を提供することができます。 ほとんどのユニットは、図のようにインデックスユニットハウジングまたはSankyのRシリーズウォームレデューサーの高さの範囲内にあるギヤードモーターで駆動されます。 タイミングカムパッケージは、安価なフォトビームセンサまたは洗浄（IP67/NEMA-6/6P）アプリケーション用の近接スイッチで入手可能です。
