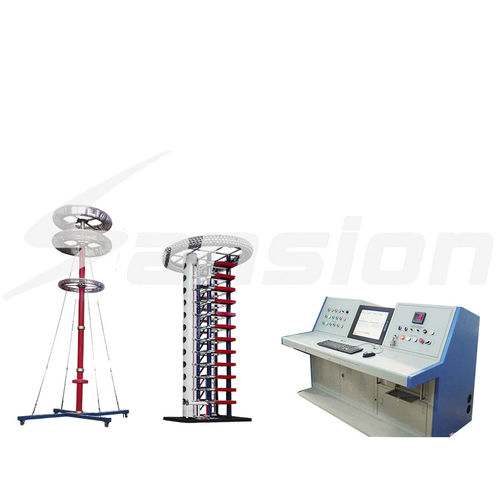

衝撃圧テスト システム SXCF

このインパルス試験システムは、パワーコンデンサ、クリアランス、ブッシング、電力変圧器、CT/PTなどのHV機器に対して、標準的な雷インパルス電圧の全波および動作波試験を実施するために使用されます。 システムの主なパラメータ： 公称電圧：200kV/300kV/400kV/800kVまたはカスタマイズで 評価される段階電圧: 100kV 評価される段階エネルギー: 2.5kJ ステージ・インパルス容量 0.5μF ステージ数2/3/4/8ステージ（カスタマイズ時 インパルス電圧波形：負荷容量が300～3000pFの時に発生。 T1=1.2μs±30％、T2=50μs±20％、ピーク電圧deviation≤3％の標準的な雷インパルス電圧全波形； 標準動作波形250±20％/2500±60％。 これらの2インパルス電圧波形パラメータと誤差はGB311.1とGB16927.1標準およびIEC規格の国家要件と一致している。 電圧利用率：負荷容量が1000pF以下である場合、標準的な雷インパルス電圧波形≥90％、負荷容量が2000pF以下である場合、標準的な操作インパルス電圧波形≥80％。標準操作インパルス電圧波形≥70％。 ロック範囲：レベル電圧は20％-100％定格電圧の範囲内にあり、正と負のロック範囲は25％以下ではありません。 同期放電の制御不能率：<5% Min.output電圧：定格電圧の≥±20％。 放電電圧の不安定性：<±1.0% 連続的な時間：定格電圧の 2/3 以上、120s 毎に充放電する場合の連続作業。定格電圧の 2/3 以下、60s 毎に一度充満および排出場合の連続的な働くこと。
