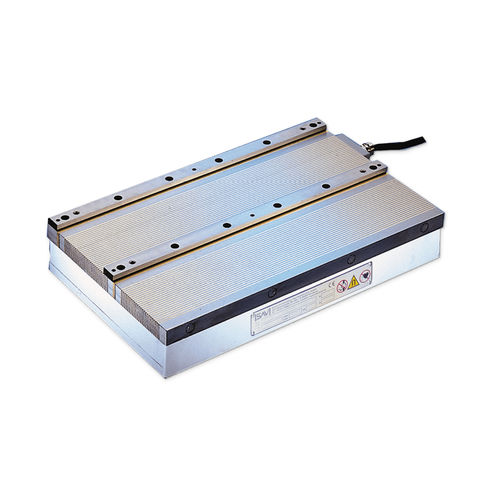

電永磁気チャック SAV 243.72

長方形研削用

微細な長手方向のポールピッチP=4mmの永久磁石チャックと磁化可能なストップバー 新開発のワークホールディングシステムでは、磁化可能なストップバーを使用して、ワークを確実にストップに引きつけることができます。これにより、特にシフト操作時の挿入ミスを防ぐことができます。ポールピッチが非常に狭い永久磁石システム。磁力は、短い電流パルスで磁化・消磁される永久磁石によって発生します。特に薄い部品に適しています。 主に量産部品の精密研削、特にシフト運転に適しています。工具製作では、ストップに対する基準エッジに対してμm単位の精密加工が可能です。 磁力で動くストップが自動的に 順番に制御 薄いワークの場合、最大 最小厚さ＝12 mm ストップの高さによる 平らなワークの場合 最小幅＝40 mm ストップバーに2つの強力なバイポーラシステムを採用し、パーツの確実なアライメントを実現。ストップマグネットは、ベースマグネットに対してオフセットしたタイミングで動作します。 ストップバーは、メインチャッキングエリアの前で磁化されます。これにより、ワークを確実にストップの下隅に引き込みます。 極板は、特に狭く、長手方向に連続した極ピッチで、3mmのスチールと1mmの真鍮製 ポールの分割は接着され、さらにタイロッドでしっかりとボルトで固定されています。 狭いグリッドにボルトで固定されたポールプレートによる高精度 消磁サイクルによるスイッチオフ 磁極板の摩耗層は8mm 磁界の高さが4mmと低い 停電時の安全性を考慮した永久磁石方式の採用 両面にチャッキングスロットを装備
