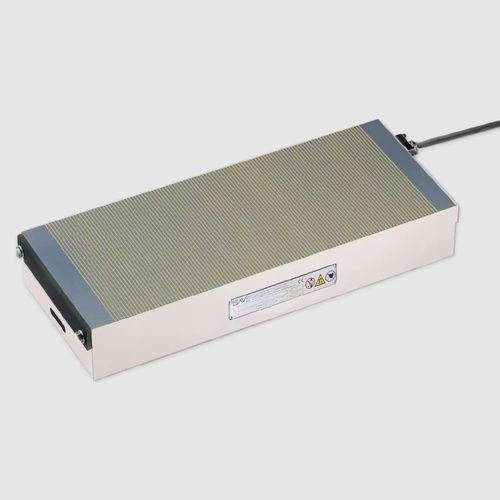

電永磁気チャック 243.40

長方形研削用

横方向の微細な磁極ピッチP=4mmを連続させた電磁チャック。 形状・位置公差が0.01～0.02mmの薄板状ワークのチャックに使用します。 ポールピッチに直交する主ワーク軸の場合 薄物ワークの場合、最小厚み＝2 mmまで。 平らなワークの場合：最小長さ＝40 mm 極端に狭く、均一な横方向のポールピッチを持つポールプレート、3mmスチール、1mm真鍮製 ディスクを接着し、さらにタイロッドでネジ止めした長さ ナローグリッドのポールプレートスクリュージョイント 8 mm ポールプレートの耐摩耗性 4mmで低磁界の大きさ 前面両方にクランプスロット 1000mmを超える長さには、協定に基づく固定用の貫通穴があります。 堅牢で水密性が高い 保護等級IP65 100％ED 制御装置との接続に適している SAV 876.10 電磁チャック SAV 243.40 - 1200 x 500 - 110 V 呼称 SAV番号 - A×B - 定格電圧 100N/cm2、保持力コーディングスイッチによりコントロールユニットで制御可能。 定格電圧、推奨電圧 24 V DC 118 Wまで。 その他のサイズについては110V DC
