角度は、正弦波の原理を利用したゲージブロックを使って決定します。クランプは、上部ベアリングシェルハーフで達成されます。
スチール製のサインテーブルベースユニット付き。焼入れ、焼き入れ、精密研磨。フラットデザインで最高の精度を実現。永久磁石チャック付の標準仕様。
木製の収納箱に入れてお届けします。度/分(mm)表示付きサインテーブル、精密長さストップ、横方向ストップバー付き。

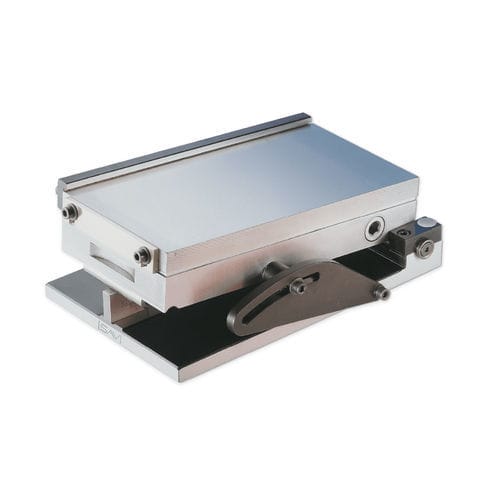

精密サインテーブル SAV 245.03 - 450
指定 SAV番号 - A
角度精度:±5 arc sec
平面平行度:±0.005/100mm
ゲージブロックは0°で3 mm
スイベルレンジ0度~30度
定格保持力:90N/cm2
ポールピッチ:1.9mm
磁界の高さ:6mm
ポールプレートの摩耗層< 8 mm
---
