永久磁石磁気チャック 244.06
円形垂直方向研削用

永久磁石磁気チャック - 244.06 - SAV GmbH - 円形 / 垂直方向 / 研削用
永久磁石磁気チャック - 244.06 - SAV GmbH - 円形 / 垂直方向 / 研削用
永久磁石磁気チャック - 244.06 - SAV GmbH - 円形 / 垂直方向 / 研削用 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

技術
永久磁石
タイプ
円形, 垂直方向
応用
研削用, 回転用, 円筒形部品用
その他の特徴
ラジアル極分離付

詳細

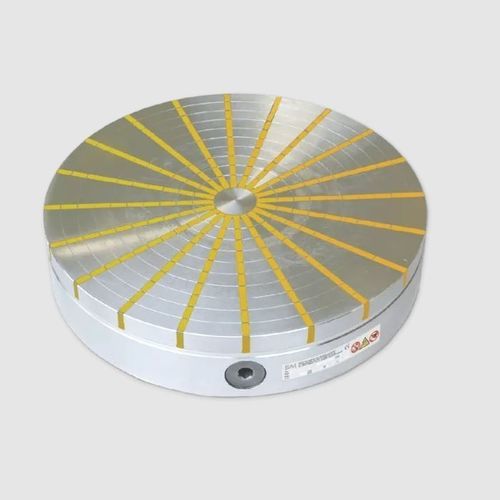

永久磁石式円形チャック ラジアルポールピッチ付き 円形やリング状のワーク用。 高い磁力を発揮します。同心円状のリングで、ワークの位置合わせが容易。磁場は最大φ300mmまで連続調整可能。最大径Dまで貫通穴が可能。標準仕様ではセンターに貫通穴がありません。直径Cは磁力線に反応しません。ご要望に応じてフランジ付きも可能です(SAV 248.90~248.95参照)。大口径の場合は、T溝付きも承ります。ポールギャップには真鍮顔料を使用しています。 定格保持力:100N/cm2 上面の摩耗厚さ: 5mm(A=100~300mmの場合) 10 mm(A=350~400mmの場合) 幾何学的にバランスがとれている:G 6.3

---

カタログ
