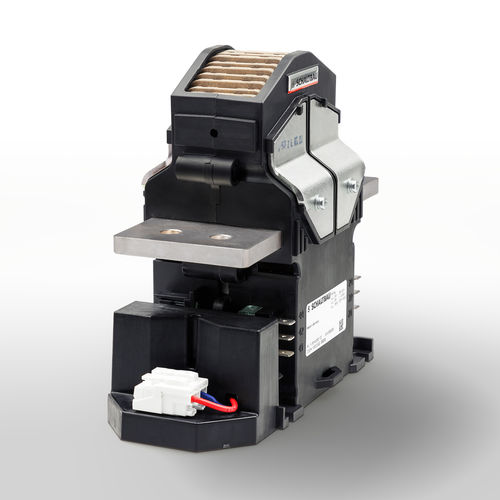

高出力接触器 C320 series

電気機械式DCAC

定格絶縁電圧1,800VまでのACおよびDC（双方向）用のコンパクトな単極NOコンタクタです。従来の熱電流は1,000Aまで、短時間の電流は5,000Aまで。 C320は、最大1,000Aまでの電力クラスの単極ACおよび双方向DCコンタクタです。このコンタクタは、高負荷を安全にスイッチオフし、システム内の障害が発生した場合に信頼性の高い保護を提供します。 代表的な用途としては、高電圧自動車用バッテリーのバッテリーマネージメントシステム、e-モビリティ用充電ステーション、バッテリーテストベンチ、太陽光発電システムのインバータのDC回路などのメインコンタクタとして使用されています。 非常に効率的なセラミック・アーク・チャンバー、ダブル・ブレーク・コンタクト、および高い遮断容量が、この新型コンタクタの重要な特徴です。 特徴 - コンパクトなサイズ - 最大1,800ボルトの高定格絶縁電圧Ui - 最大4,000アンペアの高い生成容量Icmと優れた遮断容量 - 最大1,000アンペアの高熱連続電流Ith、最大5,000アンペアの高定格短時間耐電流Icw - 完全な双方向性 - 電流の流れ方向に関係なく、大電力を安全に遮断することが可能 - ミラーコンタクト機能を備えた4つの補助スイッチにより、診断やスイッチング状態の監視が可能 - 洗練されたコイル節約回路により、低エネルギー消費と低発熱を実現 仕様（予備データ C320K, C320S 電圧の種類 - DC双方向, AC (f ≤ 60 Hz) 主な接点、構成 - 1 NO 定格動作電圧 Ue - C320K: 1.500 V
