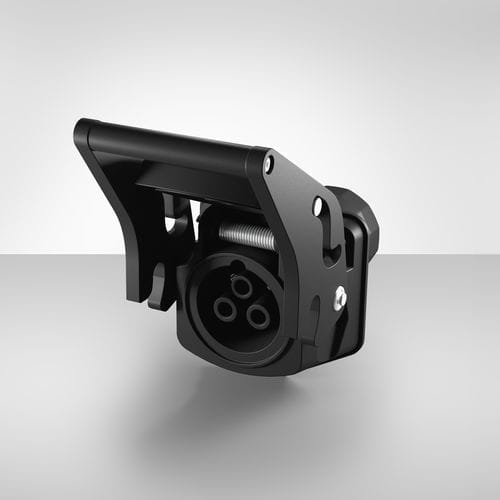

高性能コネクター HV series

電源円形ロック式

最大1,000 V DC、470 Aの電力伝送用コネクター シャルトバウのHVシリーズコネクターは、ソリッドなパワーコンタクトとシグナルコンタクトを持ち、幅広い大電流アプリケーションに適しています。この堅牢なコネクタはモジュール設計で、偶発的な接触に対する保護機能を備えています。IP69Kの認証を取得し、高い嵌合回数に耐えるように設計されています。HVコネクターは高電力定格に最適です。鉄道車両間のエネルギー伝送や、重量のある電子車両の軌道とトレーラーの接続に使用できます。その他の用途としては、強力なバッテリーパックの接続があり、この場合、HVシリーズは高性能充電コネクターとして使用されます。 特長 広い出力範囲 定格電圧は最大1,000ボルト、定格電流は最大470アンペア。プラグとソケットハウジングの主接点は、偶発的な接触から安全に保護されています。 頑丈なハウジング 片手で操作 - ソケットハウジングのハンドルにあるスライド機構により、片手で操作できます。これにより、労力を節約し、ソケットへのプラグのロックとロック解除を安全に行うことができます。 フィードバックプラグの挿入 ソケットハウジングのスイッチングエレメント（オプション）が、コネクタが正しく差し込まれたことを知らせます。 モジュール性 最大95mm2までの様々な接続断面積に対応するソリッドパワーコンタクトと、汎用的に使用できる4つのシグナルコンタクトをご用意しています。また、堅牢なコルゲートパイプにケーブルまたは個々の導体を接続することも可能です。 可燃性 UL94-V0および以下の防火規格EN 45545に適合しています。
