- 高品質のバランシングユニットによるクランクシャフトの精密品質管理
- 手動でのロードとアンロード
- 補正ユニットで拡張可能 (300 / 510 EBTKを参照)
設計

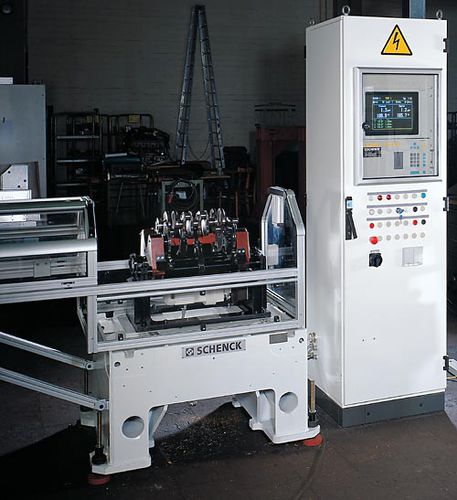

水平ローター軸と、トランスファー-バランシング-マシンで使用されるタイプと同様のバランシングユニットを備えたマシン。フックアダプター付きのカップリングフリーのローラードライブまたはスピンドルドライブ。統合されたコントロールキャビネット付きの溶接されたマシンベース。安全ハウジングと保護シュラウドは標準供給の一部です。
アンバランス測定や補正計算のためのマイクロプロセッサー制御の測定装置。コンポーネントまたは最適化された補正のためのソフトウェアパッケージが利用可能。その他の機能オペレーターによるプロンプト表示、診断プログラム、故障表示、統計プログラム、プリンター・インターフェース。表示言語はドイツ語または英語。
適用範囲
機械加工されたクランクシャフトのアンバランス測定機。外側のカウンターウェイトに対するアンバランスを2つの平面で測定します。
他の平面へのアンバランス値の変換は、自動または手動で制御されます。バランシングマシンの品質管理のための検査や製造に使用することができます。ワークピースの輸送は、手動または対応するリフティング装置で行うことができます。
操作のシーケンス
- 手動またはリフティング装置で、クランクシャフトをマシンにロードする。
- 保護カバーを閉じます。自動測定が実行され、アンバランス値が表示されます。必要に応じて補正値が表示されます。
- 保護カバーを開け、クランクシャフトを降ろします。
- 補正ユニットが供給されている場合は、測定ユニットの表示に従って補正を行うことができます。
---
