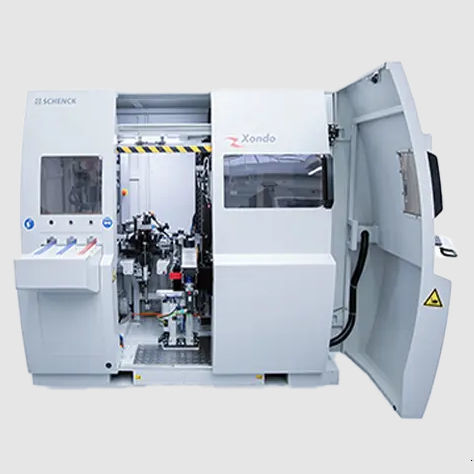

縦型釣合い試験機 Xondo series

動的タービン車輪用ターボチャージャー用

- タービンホイールシャフトアセンブリの半自動バランシング - デジタル測定データ処理と数値制御によるアンバランス補正 - 他のロータータイプへの簡単な切り替え - 短いサイクル時間 - 最もコンパクトなレイアウト - 簡単に移動可能 操作手順 - ワークが測定ステーションにセットされます。 - 自動測定実行。測定値を計算し、補正ステーションに転送します。 - 測定ステーションからローターを取り外し、補正ステーションにセットします。 - 自動補正：クランプ、第1面の補正位置へのインデックス、セクターの制御研削。第2面の補正位置までインデックスし、研削を繰り返し、アンクランプする。 - ローターを測定ステーションに移し、チェック運転を開始する。第1補正ステップの後、ローターが公差内にない場合は、さらに補正ステップを行うことができる。 適用範囲 機械加工されたターボチャージャー・タービンローターのアンバランス測定と補正。中・大量生産での使用。半自動アンバランス測定と補正（2つの平面と複数の補正ステップ）。手動でのローディングとアンローディング 測定と補正ステーションと半自動運転シーケンスを備えた2ステーションマシン。振動に最適化されたマシンフレーム上の垂直バランシングユニット、タイプに依存し、タービンローター用の交換可能な精密エアベアリングサポート、ローター直径に適合したエアジェットを備えたドライブプレートで駆動。 CAB950測定ユニットによる測定データ処理。 2台のデジタル制御処理ユニットを備えた補正ステーション。
