スピンテストシステムでは、回転部品を遠心力下で試験します。これらは、e-モビリティ用ローター、ジェットエンジン、ガスタービン、ターボコンプレッサー、ターボチャージャー、ベンチレーター、整流子、自動車用カップリング、HSG研削ボディーなどの開発・製造、品質保証のために特別に設計された、実績のある試験スタンドです。
主な用途
- 材料の降伏点まで試験片を加速することによる材料強化、
- 品質保証の一環としての速度超過による強度試験、
- 新型ローターの開発における試験片の破裂試験、
- 材料疲労調査のためのLCF試験(クリープ試験)、
- 運転条件下でのエンジン部品のHCF試験。

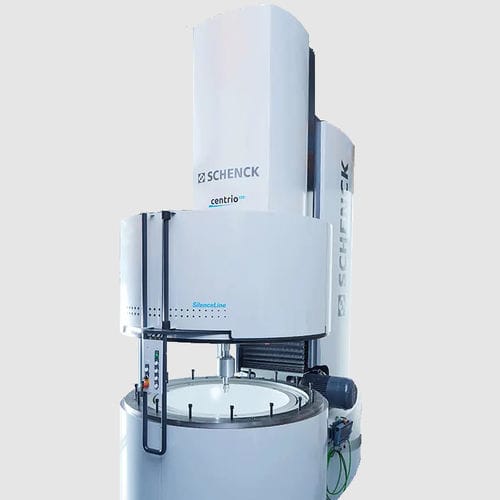

機械構造
スピン試験システムには、破裂防止装置が内蔵された真空密閉チャンバーがあります。これは、ローターバーストの予想されるフラグメントエネルギーを吸収するように設計されています。セントリオ100型までは、試験機を直接床に置いて使用します。チェントリオ150サイズからは、ローターのハンドリングを向上させるため、チャンバーが部分的に床に埋め込まれます。チャンバーの蓋は、非常に高い内圧に対応するよう設計されており、自動ロック装置が装備されています。そのため、軸方向の破壊エネルギーや粉塵爆発に対して安全です。
シェンクは、セントリオのサイズに合わせて様々なタイプの遮音材を提供しています。このため、お客様の試験用途や設置場所に最適な騒音レベルが得られます。
エネルギー効率
広範なLCF試験では、ローターの加速と減速のためのエネルギー消費が非常に大きくなります。
---
