横型釣合い試験機 xBTK Series

動的クランク軸用モジュール式

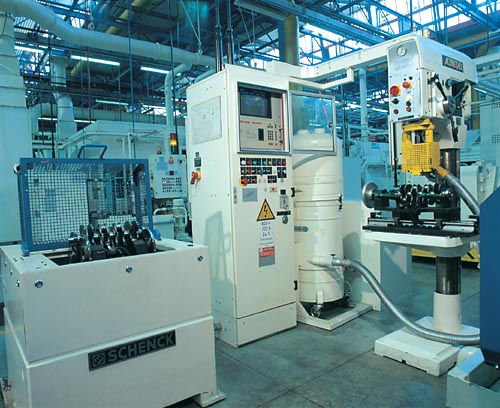

- ユニバーサルマシンコンセプト - 自動アンバランス測定 - 補正時の精密位置決め - マイクロプロセッサー制御の測定ユニット 操作手順 - クランクシャフトを手動または吊り上げ装置で測定ステーションにセットします。 - 保護カバーを閉じる自動測定が実行され、測定値が表示されます。 - 保護カバーを開け、クランクシャフトを補正スタンドに移動します。 - クランクシャフトを位置決め装置に挿入し、オプションの割り出し補助装置用アングルエンコーダまたはロッキングピン装置と結合します。 - ディスプレイに対応する補正穴を次々に開ける。 - クランクシャフトを測定ステーションに戻します。自動チェックが実行され、残留アンバランスが表示されます。 - クランクシャフトを取り外します。クランクシャフトがまだ公差から外れている場合は、次のステップに進みます。 設計 測定ステーションと補正ステーションを備えた2ステーションマシン。非対称クランクシャフト用のカップリングフリーローラードライブまたはフックドライブ付き測定ステーション。 位置決め装置と電気機械式穴あけ装置を備えた修正ステーション。 適用範囲 乗用車および小型商用車の機械加工クランクシャフトにおけるアンバランスの測定と補正。小規模および中規模の連続生産または修理用のバランシングマシンとして使用。 別のドリルスタンド（修正ステーション）で1つまたは複数のステップでカウンターウェイトに穴をあけることによるアンバランスの修正。測定ステーションとドリルステーション間のワークピースの手作業。
