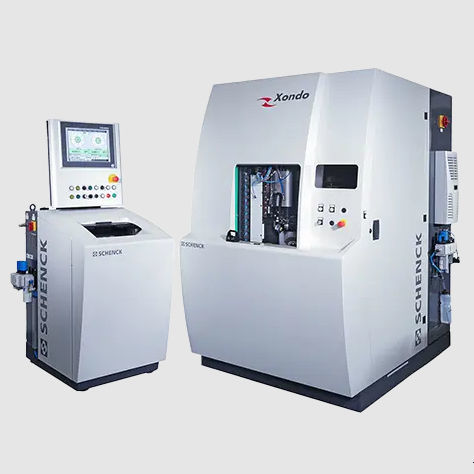

横型釣合い試験機 Xondo series

動的タービン車輪用ターボチャージャー用

- ターボチャージャーコンプレッサーホイールの完全自動バランシング - 極めて高い測定精度のための特許取得済みのエアベアリングサポート - デジタル測定データ処理と数値制御によるアンバランス補正 - ローディングガントリーと市販の搬送装置との連動 - 他のロータータイプへの簡単な切り替え - 短いサイクルタイム - 最もコンパクトな設計 - 単一ブロックとして簡単に移動可能 - チタン加工（オプション） 動作シーケンス - 搬送コンベアからワークを取り出し、機械にセット - 自動測定ラン、ゼロrpmまでブレーキ - 測定ステーションからローターを取り外し、補正ステーションにセットします。 - クランプし、第1面の補正位置までインデックスし、ミーリングカッターをミーリング位置まで前進させ、ミーリングカットをコントロールする。アンバランスが大きい場合は、カッタを追加で回転させ、削り取る量を増やします。 - フライス装置を第2面の補正位置まで移動させ、フライス加工を繰り返し、アンクランプする。 - ローターを測定ステーションに移動し、チェックランを開始する。 - ワークを取り出し、アウトフィードコンベアへアンロードする。 適用範囲 機械加工されたターボチャージャー用コンプレッサーホイールの動的アンバランスの測定と補正。2つの平面と最大2つの補正ステップでの極座標フライス加工による完全自動のアンバランス測定と補正。ガントリーローダーによるローディングとアンローディング。 設計 測定・補正ステーションと完全自動運転サイクルを備えた2ステーションマシン。
