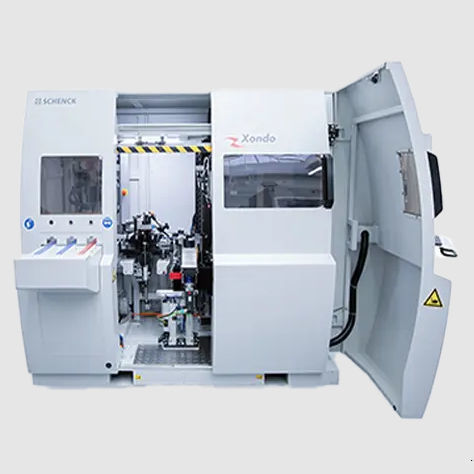

横型釣合い試験機 Xondo series

動的軸用タービン車輪用

- タービンホイールシャフトアセンブリの完全自動バランシング - デジタル測定データ処理と数値制御によるアンバランス補正 - ガントリーローダーと市販のコンベヤーシステム - 他のロータータイプへの簡単な切り替え - 短いサイクル時間 - 最もコンパクトなレイアウト - 単一ブロックとして簡単に移動可能 操作手順 - ワークが搬送装置から取り出され、測定ステーションにセットされます。 - 自動測定実行。測定値を計算し、補正ステーションに転送します。 - 測定ステーションからローターを取り出し、補正ステーションにロードします。 - 自動補正：クランプ、第1面の補正位置へのインデックス、セクターの制御研磨。第2面の補正位置までインデックスし、研削を繰り返し、アンクランプする。 - ローターを測定ステーションに移し、チェック運転を開始する。1回目の修正ステップの後、ローターが公差内にない場合は、さらに修正ステップを行うことができる。 - ワークを取り外し、アウトフィードコンベアへアンロードする。 適用範囲 機械加工されたターボチャージャーのタービンホイールの動的アンバランスの測定と補正。中・大量生産における機械の使用。 2つの平面と複数の補正ステップでの研削による全自動アンバランス測定と補正。ガントリーローダーによるローディングとアンローディング。 設計 測定・補正ステーションと完全自動運転シーケンスを備えたマルチステーション・マシン。
