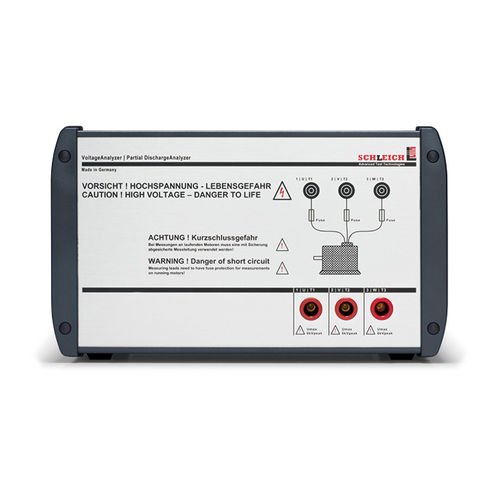

電圧試験機 VoltageAnalyzer

絶縁衝撃波部分除荷

巻線で直接サージ試験の精密測定。 - 測定リード線の影響を考慮 - 高速サージ電圧立ち上がり時間に最適 - 超高速サンプリングレート - 高い測定分解能 - パッシブまたはアクティブアンテナによるPD同時測定 - 測定リード線の切り替えが可能 VoltageAnalyzerは、あらゆる種類の高電圧を測定できます。周波数範囲は、直流電圧からMHz帯の非常に高いパルス周波数までカバーしています。 高電圧、サージ電圧、部分放電の測定に最適です。 アクティブ・テスト・プローブは、電圧と電圧ピークを、それらが現れる場所で正確に測定します。例えば、モータの端子盤などです。 これらの電圧ピークは、周波数変換器やリード線に起因する高調波によって発生します。 サージ電圧および部分放電時の電圧測定 サージ電圧テスターで内部的に測定された電圧が、試験対象物の電圧と正確に一致しないことがあります。 これは、測定リードの不可避なインダクタンスや、測定リード間の容量が、被測定物までのサージ信号の電圧経過に影響するためです。 これは特にサージ・インパルスが高くなるほど発生します。 しかし、モータの端子板に接続された部分放電開始電圧（PDIV）を正確に測定するためには、アクティブテストプローブを使用して端子板で直接測定する必要があります。 この目的のために、VoltageAnalyzerが開発されました！電圧測定は、サージ電圧試験に使用されるのと同じ相間で行われます。
