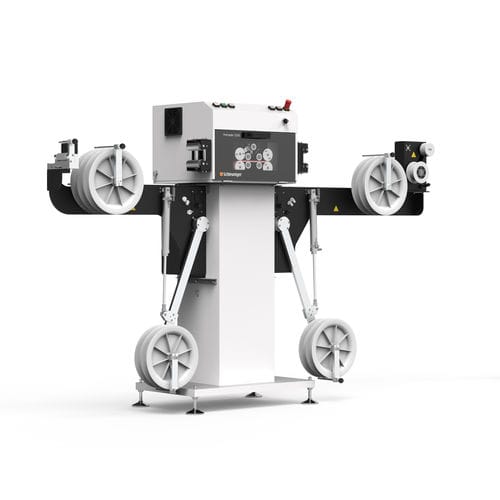

ベルト駆動のプラーフィーダータイプで、スプールからワイヤやケーブルを引き出すことができます。さまざまなアキュムレータシステムが用意されています。
振り子アーム式アキュムレータによる高ダイナミック給電
リジッドケーブル用ループリミットコントロール
スプールをスムーズに加速させるためのインレット振り子アーム
お客様のメリット
様々なアプリケーションやケーブルの種類に対応可能
効率的な生産のための簡単なハンドリングと高い供給力
安全な動作のための集積回路
適用範囲
スプールからの直接引き込みによるプリフィーディング
最大35mm(1.38インチ)のフレキシブルおよび/またはリジッドのワイヤおよびチューブ
適用範囲
スプールからの直接引き取りによるプリフィード
最大35mmまでの柔軟な/硬いワイヤーとチューブ
テクニカルデータ
素材の直径 - 35 mm (1.38")
引張り力 - 330 N (73 lbf)
送り速度 - 0~2.5 m/s(0~8.2 ft.s
電源 - 100/115 VAC、60 Hz、230/240 VAC、50 Hz、850 Watt
圧縮空気の接続 - 6バール(90psi
アキュムレータ収納容量 - 2ループで1,800 mm(70.8インチ)、1ループで900 mm(35.4インチ)、ケーブルの硬さによる
重量 - 150 kg(330ポンド) ベースマシン
20 kg(44ポンド) インレットアキュムレータ
20 kg (44 Ibs.) アキュムレータ速度制御 1
10 kg(22ポンド) ループ・リミット・コントロール
寸法(長さ x 幅 x 高さ) - 710 x 560 x 1,400 mm(28 x 22 x 55 インチ) ベースマシン
1,400 x 560 x 1,400 mm (55 x 22 x 55") アキュムレータ・スピード・コントロール・アーム付き
2,090 x 600 x 1,400 mm (82 x 24 x 55") インレットアキュムレータおよびアキュムレータ速度制御付き
410 x 310 x 1,040 mm (16 x 12 x 41") ループリミットコントロール
CE適合 - PreFeeder 3200は、機械・電気機器の安全および電磁波適合性に関し、すべての CE および EMC 設備ガイドラインに適合しています。
---
