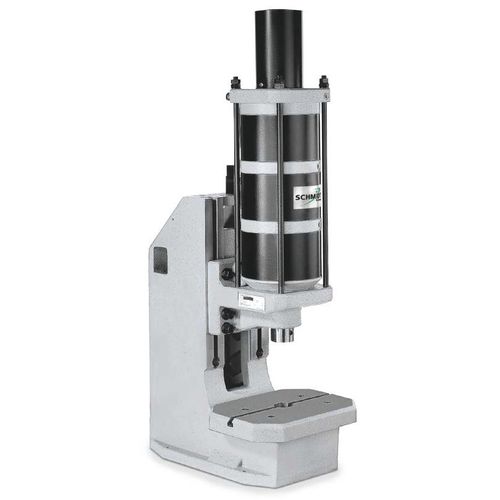

空圧式プレス機 29 seires
成形接合組み立て

空圧式プレス機
空圧式プレス機
空圧式プレス機
空圧式プレス機
空圧式プレス機
空圧式プレス機
空圧式プレス機
お気に入りに追加する
商品比較に追加する


特徴

動力源
空圧式
機能
成形, 接合, 組み立て
構造
C形フレ−ム, 下押し, フレーム
その他の特徴
オーダーメイド, 直接作動式
圧力能力

11 kN, 22 kN, 32 kN, 43 kN

開口部

最大: 600 mm
(24 in)

最少: 80 mm
(3 in)

ストローク

最大: 200 mm
(7.874 in)

最少: 50 mm
(1.969 in)

台幅

220 mm
(9 in)

台の長さ

300 mm
(12 in)

重量

120 kg
(265 lb)

詳細

SCHMIDT® PneumaticPressの製品ファミリーは、一定の力で進行する直動式で、1.6~43kNのプレス力範囲において、成形、接合、組み立ての分野の要求を最適に満たすモジュールシステムです。 SCHMIDT® PressControl 75または700コントロールシステムと組み合わせることで、プレス機はECタイプテスト済み、CE適合のワークステーションになり、オプションでプロセスモニタリングも可能です。 プレスシステムは、シングルサイクルだけでなく、自動モードでも使用することができます。 特徴 * ラウンドアンチローテーションラム * ラムの位置をBDCで調整可能(1分割線=0.05mm)目盛り付き精密下限停止装置による * フィクスチャーマウンティングプレートにロッキングセットスクリュー付きTスロット オプション サーチャージ付きOバリアント 1) 標準的な値。鋳造および製造公差により±3mmの誤差が生じることがある。 特別なデザイン ニッケルメッキ-鋳造部品は無電解ニッケルメッキ、鋼材はニッケルメッキ。 黒酸化処理、アルミアルマイト処理、精密部品。 スチール表面は未処理 カスタムペイント - プレスとコラムをお客様の好みに合わせてペイントすることができます。 色指定 工具適合用ボア - お客様固有のサイズが可能です。 付属

---

カタログ

Schmidt® Presses
Schmidt® Presses
85 ページ
