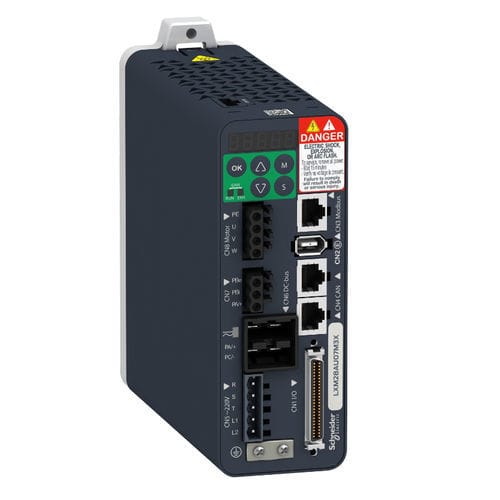

単相サーボドライブ LXM28AUA5M3X

三相アナログ制御用

ドライブの形式 - コンパクトな筐体 [定格電源電圧 - 200 ～ 240 V (- 10 ～ 15 %) 三相用 200.240 V (- 20...15 %) 単相用 電源電圧制限 - 200 ～ 255 V 三相 170...255 V 単相 供給周波数 - 50/60 Hz - 5...5 %. ネットワーク周波数 - 47.5...63 Hz EMCフィルター - EMCフィルターなし 連続出力電流 - 0.64 A（16 kHz時 公称電力 - 0.05 kW 220 V 16 kHz時 スイッチング周波数 - 16 kHz 過電圧カテゴリー - III 最大漏れ電流 - 1.3 mA 出力電圧 - <= 電源電圧 電気的絶縁 - 電源と制御間 ケーブルの種類 - シールド付きモーターケーブル（温度：0～55 °C） 銅線 電気接続 - スプリング端子、クランプ容量: 0.82...1 mm²、AWG 18 (L1-L2) スプリング端子、クランプ容量: 0.82...1 mm²、AWG 18 (R, S, T) スプリング端子、クランプ容量：0.82～1 mm²、AWG 18（U, V, W, PE） スプリング端子、クランプ容量：0.82～1 mm²、AWG 18（PA/+, PBe） ディスクリート入力数 - プログラム可能8点（CN1） 1 パルス列入力（PTI）（CN1） 2 高速キャプチャ（CN1） 1 安全機能 STO（CN9） ディスクリート入力電圧 - ロジック用 DC24V ディスクリート入力ロジック - 正または負（CN1） ディスクリート出力数 - 5 ロジック出力（CN1） DC12～24V 1パルス列出力（PTO）（CN1） 出力電圧 - DC12 ～ 24V ディスクリート出力論理 - 正または負 (CN1) アナログ入力番号 - 2 絶対精度誤差 - 0.1 % アナログ入力タイプ - V_REF 電圧アナログ入力： - 10...10 V, インピーダンス: 10 kΩ, 分解能：14ビット T_REF電圧アナログ入力 制御信号タイプ - サーボモータエンコーダフィードバック CN2 保護タイプ - 極性反転保護：入力信号
