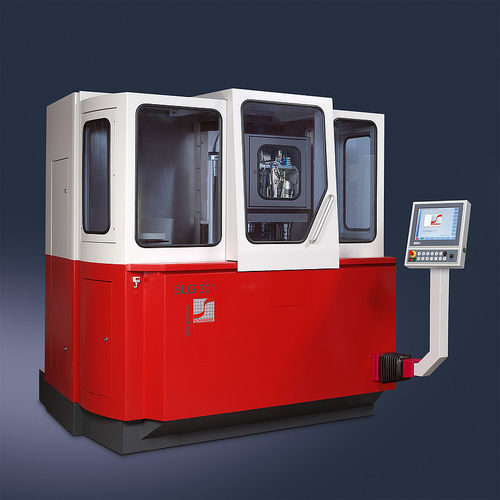

光学機器用研削機 SLG 301

CNC5軸大型

非常に高いスペックに作られたSpheroline® SLG 301大径の光学系をご紹介します。処理センターSpheroline® SLG 301は、同クラスの他の機械と同様、この基本的な要件を満たしています。 この機械では、直径480mmまでの大型光学系が製造されており、リソグラフィー装置やその他の要求の厳しい用途での使用に適しています。 SLG 301の成功の鍵は、 工具用の2つの平行スピンドルとワークスピンドルで構成される機械のキネマティックコンセプトです。ワークスピンドルは、位置決め、回転、シフトが可能で、さまざまな加工ステップを可能にします。 1つのプロセスサイクルで、粗研削、細かい研削、センタリング、切り捨て、掘削、測定を組み合わせることができます。 また、工具は機械内で自動的に変更されます。 これらの機能のユニークな組み合わせは、単純な球面光学系から複雑な球面光学系の製造を可能にする高い柔軟性を保証します。 マシンの高い利用が保証されています。 ソリッドファンデーション マシンには、最大5軸と3つのスピンドルを備えたキネマティクス用の鋳鉄ベースがあります。 最新のCNCコントローラシステムは、ACサーボドライブを駆動し、レンズ加工の高精度と優れたダイナミクスを可能にします。 SLG 301の3D加工機能により、未カット半径と仕上げ半径の違いにかかわらず、研削リング工具を最適に使用できます。 これにより、工具寿命が長くなり、ランニングコストが削減されます。 高度なスピンドル技術 SLG 301の特長は、ダブルスピンドルシステムと自動ツールチェンジャの組み合わせです。 2つの独立したツールスピンドルにより、1つのユニットで柔軟性と精度が向上します。
