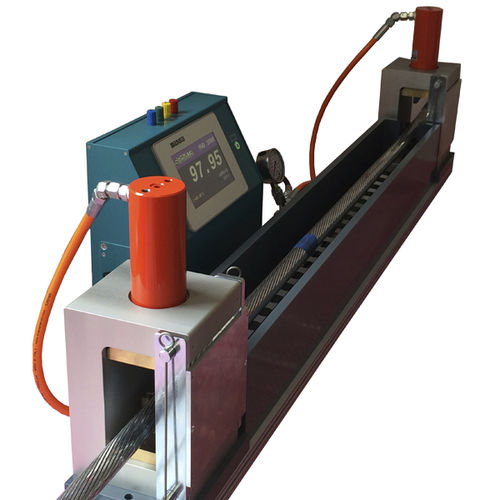

抵抗性測定システム PWD 2000 al-Co W/A/L

電子ケーブル用

精密保持装置PWD2000/Pは、電力および中電圧ケーブルのメートル当たりの電気抵抗の測定に使用されます。 測定は、フィードライン抵抗を排除するために、ケルビンによる4 極法に基づいています。 測定電流は油圧式ジョーを介して供給され、測定電圧はスプリング支持タップを介してピックアップされ、タップ間の距離は1000mm（+ /-0,1mm）です。 電流ジョー、したがって電流フィードポイントは、DIN/IECに従ってタップまで十分な距離に配置され、実際の測定距離全体で電流が一定かつ均一に分布します。 水流バージョン/W 測定する導体試料（長さ約 1400mm）をツイントラフに入れます。 ポンプの運転時に流れる水で満たされた内部トラフには、測定電圧をピックアップするための潜在的なバーが含まれています。実際の測定は一定の（水）温度で行われます。 接続されたマイクロオーム計（例：MR300C-AまたはMR101-PWD）は、プローブを介して（水）温度を測定し、以前に測定された抵抗値を20 ℃ に変換します。機械的な主な機能 は、PWD2000 P/Lのようなものです。 外部からの空気の流れに対して慎重に隔離されているシステム。 所定の時間が経過すると、試料の温度が安定し、特殊なプローブと同じになります。 この原理は、銅およびアルミニウムケーブルで使用できる撚り付け機のMAT2000T 測定システムと同じです。
