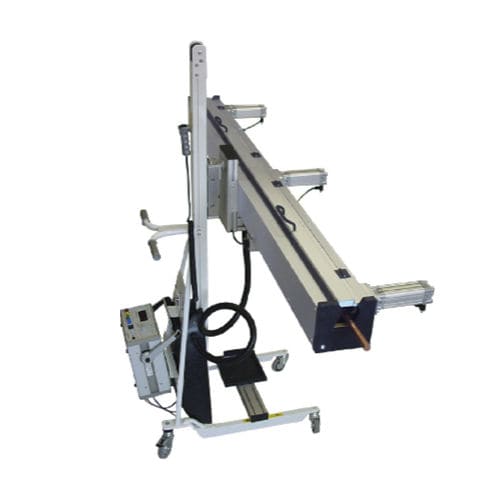

抵抗性測定装置 MAT 2000 T

ケーブル用プロセス

MAT2000Tは、ケーブルを切断することなく、ハイレンジおよびミッドレンジの電源ケーブルの1000m（USモデル/1000フィート）あたりの電気ケーブル抵抗を決定するために使用されます。 ケルビンによる4 極測定技術を使用すると、すべての送り線の抵抗が排除されます。 測定電流は空気式チャックジョーを介して確立され、測定電圧はスプリング支持タップを介してピックアップされます。 電流ジョー、したがって電流フィードポイントは、DIN/IECに従ってタップまで十分な距離に配置され、実際の測定距離全体で電流が一定かつ均一に分布します。 MAT2000Tは、 リールアップされたケーブルにデバイスを直接接続することで、製造プロセス中にケーブルを測定することができます。 次に、MAT2000Tをケーブルの下に置き、電気昇降装置を対応するケーブル高さまで持ち上げ、自動的に停止します。 さらに、保持装置は垂直にスイングでき、異なるケーブル角度に対応します。 安全カバーを閉じた後、空気圧チャックジョーを作動させ、内蔵のマイクロオーム計 MR 302 C-Aを使用して測定を開始できます。
