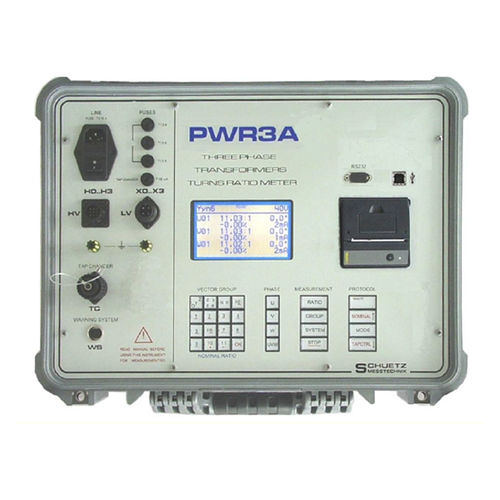

デジタル比率計 PWR3A

変圧器用

市場に出回っている他の多くの測定器と比較した場合のPWR3Aの大きな利点は、セットアップが簡単なことである。 ほとんどの場合、必要なパラメータは、ベクトルグループと測定する変圧器のコード番号に基づいてテーブルを検索し、ロータリースイッチまたはキーによってインストゥルメントで設定する必要があります。このため、誤ったセットアップが行われたり、テーブルの一部が分かりにくいためセットアップが不明確になったりすることがよくあります。 変換比測定器PWR3Aでは、このような手動設定は必要ありません。キーでベクトルグループを入力するだけです。 三相すべてが連続して測定され、一次側と二次側の電圧側での接続と短絡の手順は、各測定の前に自動的に実行されます。もちろん、例えばH2のように1相だけを測定することも可能です。 調整可能な設定値により、測定された変圧比の誤差や偏差を表示することができます。さらに、タップチェンジャーの自動制御も可能です。この場合、すべての相とタップが連続して測定され、すべての測定結果は装置内部に保存され（トランスフォーマー専用メモリーを使用）、印刷され（プリンターが接続されている場合）、PCに転送されます（接続されている場合）。 内部メモリーを使用すると、すべてのタップの結果が変圧器固有の領域に書き込まれます。 さらに、トランスフォーマー固有のセットポイント値、ベクトルグループ、トランスフォーマーを説明する追加情報（シリアル番号、場所など）が、選択時にメモリーから読み出され、LCDに表示されます。
