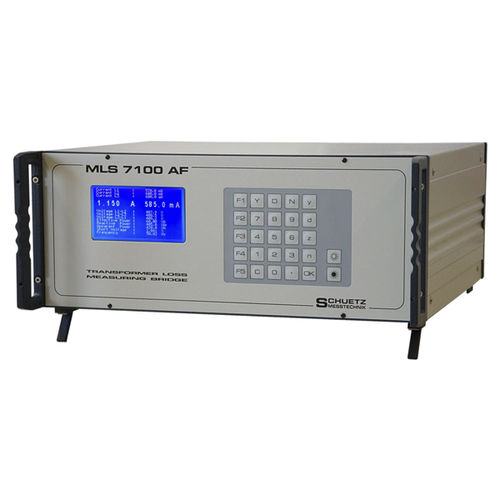

緩和用測定装置 MLS 7100

デジタル卓上変圧器

MLS 7100 変圧器損失測定ブリッジは、変圧器コアおよび銅損失の測定を大幅に簡素化するように設計されており、現場での作業に理想的な選択肢です。 測定ブリッジは、オープン回路と短絡測定を備えています。 多くの変圧器は、 さらにトランスデューサを必要とせずにMLS 7100に直接接続できます。 コア損失は、電気効率、運用コスト、および変圧器全体の価値について話すときの重要な変圧器の量です。 コア損失は主に鋼鉄の損失（渦電流とヒステリシス損失）とコア損失から発生します。 鋼損失は通常、比較的小さな磁化電流が流れるため、開回路測定を使用して決定されます。 この技術を使用すると、電力と電流の二乗相関により銅損失が最小限に抑えられます。 鋼材コアの磁化変調を最小限に抑える必要があるため、銅損失は短絡測定を使用して決定されます。 さらに、短絡電圧はこのように決定され、これも重要な量です。 実際には、テスト電圧はh.v. 側（l. v. 側を短縮）で入力され、少なくとも多くの中電力変圧器が工業用電力網（例えば、3 x 400 V → 10 kVの4 ％）で公称電流に達します。
