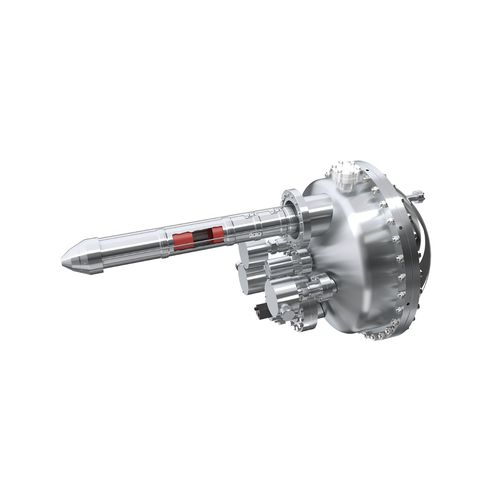

スペクトル分析器 DA20

組み込み式コンパクト2D

サンプル回転なしで20°フルコーンを受け入れる 高速で特許取得済みの電子偏向（WO2013/133739） サンプルを固定することでマトリックス要素の効果を回避 すべてのk// マニピュレータ要件に対して同じスポットサイズと形状を確保 DA20はARPESとXPSを提供しますとUPSは、コンパクトな設置面積を維持しながら、. DA20には画期的で特許取得済みの偏向技術が組み込まれており、これまでは大型DA30でしか利用できなかったため、サンプル回転なしでフルコーンARPES測定が可能です。 従来のARPESアナライザは、角度分散型θx方向に制限された角度モードを有しており、2D検出器上の角度θxおよびエネルギーEの強度の2次元画像が得られる。 このようなセットアップでは、完全なコーン測定を得るには、θy角空間をプローブするためにサンプルを物理的に回転させる必要があります。 この物理的な動きは、ARPES測定に複数のアーティファクトをもたらす可能性があります。 一次問題には、サンプルの移動に伴うサンプルの異なる領域の測定が含まれます。 マトリックス効果は、入射角と出口角が変化すると導入され、角度依存の電子脱出に影響します。 当社の分析装置は、θy方向に内部たわみモードを使用することで、これらの限界を克服します。 このたわみモードでは、レンズシステムはθxの個々のスライスを所定のθy角度で分析用スリットに投影します。 したがって、半球分析装置の検出器は、θx vs Eスペクトルのスライスを測定します。 θy ディフレクタ角度を変更しながらこれらの個々のスライスを記録すると、θx, θy, E のすべての値の強度を含む信頼性の高いデータの立方体が作成されます。
